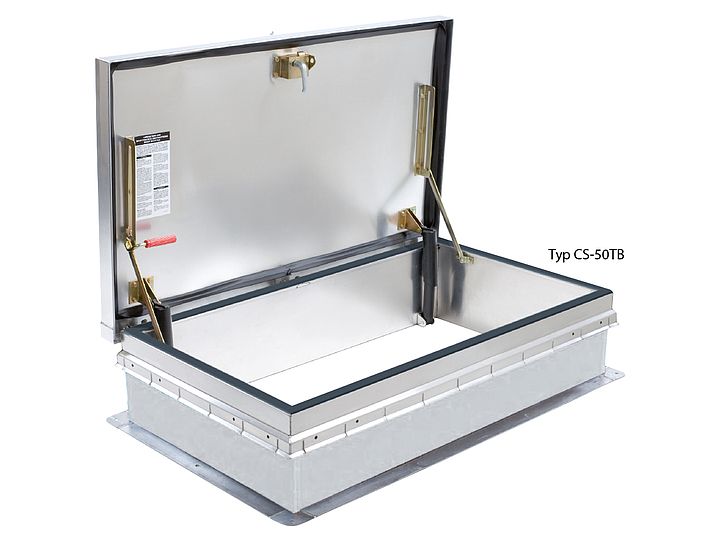

Typ CS-50TB

Ideal geeignet wenn ein häufiger Dachzugang notwendig ist. Benutzer können mühelos zB. über eine Scherentreppe hinauf- und hinabsteigen und dabei Werkzeug und Geräte, zB. für Wartungsarbeiten, mitnehmen.


Leistungsmerkmale:

Sowohl Deckel als auch Kranz sind thermisch getrennt um Wärmetransfer zwischen inneren und äußeren Oberflächen zu minimieren. Verstärkungsstreben im Deckel sind Grundlage für eine Belastbarkeit von bis zu 195 kg/m2 bzw. einer maximalen Durchbiegung von 1/150 des Deckeldurchmessers oder 97 kg/m2 Windsoglast. Die Dachtür lässt sich einfach und sicher mit einer Hand öffnen und schließen. Das Türblatt ist ungeachtet des Öffnungswinkels jederzeit ausbalanciert und die Rückfallsperre garantiert zusätzliche Sicherheit. Die Funktionen werden durch Temperatureinflüsse nicht beeinträchtigt. Der Dachzugang ist wetterfest isoliert und an den Eckenverbindungen am Deckel und am Kranz voll verschweißt.


Deckel:

Aus 2,3 mm Aluminium mit Verstärkungsstreben und mit einem 127 mm hohem, an den Ecken verstärktem Rand. Der Deckel ist mit einem umlaufenden EPDM-Gummidichtungsring versehen, um beim Andruck an den Kranz eine kontinuierliche Abdichtung zu gewährleisten.


Deckelisolierung:

75 mm starkes Polyisocyanurat (PIR) mit einem U-Wert von 0,278 W/m2K, eingeschlossen im doppelwandigen Deckel. Außen- und Innenfläche des Deckels sind thermisch getrennt um den Wärmetransfer zu minimieren und Kondensation zu vermeiden.


Kranz:

305 mm hoch und aus 2,3 mm starkem Aluminium. Außen- und Innenfläche des Kranzes sind thermisch getrennt um den Wärmetransfer zu minimieren und Kondensation zu vermeiden. Der Kranz hat zur Befestigung am Dach einen umlaufenden, 140 mm breiten Flansch mit Löchern (11 mm) an allen Seiten. Die Wärmedämmung ist am oberen Teil des Kranzes ummantelt und die Ecken sind voll verschweißt. Im Anschluss daran ermöglicht das Bilclip-Profil mit seinen eindrückbaren Nasen eine schnelle mechanische Fixierung von Folienabdichtungen.


Wärmedämmung am Kranz:

Aus Polyisocyanurat (PIR) in einer Stärke von 75 mm und einem U-Wert von 0,278 W/m2K.


Öffnungsmechanismus:

Die Federsysteme ermöglichen ein einfaches und ausbalanciertes Öffnen und Schließen Die Federn sind in stabilen Kunststoffröhren eingefasst und somit gegen Staub und Feuchtigkeit geschützt. Die Federsysteme sind mit stabilen Scharnieren am Deckel und Kranz befestigt.


Beschläge:

Stabile Scharniere gewähren dauerhafte Funktionalität. Der Deckel ist mit einem Schnappverschluss und mit Handgriffen innen und außen ausgestattet. Das Schloss ist am Deckel verschraubt und innen und außen mit einer Vorrichtung für ein Vorhängeschloss ausgerüstet. Der Deckel wird in geöffneter Stellung automatisch über einen feststehenden Aufstellarm arretiert. Der rote Handgriff dient dem einfachen Öffnen und Schließen der Dachtür. Die Federsysteme sind aus einem antikorrosiven Material gefertigt und alle Beschläge sind verzinkt und chromversiegelt. (Bei Installationen in hoch korrosiven Umgebungen oder bei längerer Einwirkung von heißem Wasser oder Dampf bitte Edelstahlbeschläge anfordern). Die Scharniere am Deckel werden extra stabil verschraubt, an der Unterseite des Deckels angeschweißt und sind im Dachzugang verdeckt angebracht.


Oberfläche:

Standardoberfläche Aluminium natur.
