SU
Einsatzbereich
Schwundfugenprofil zur Vermeidung von Rissen bei Fußböden mit Plattenund Fliesenbelägen, speziell bei Fußbodenheizung. Erfüllt die bei Fliesen und Platten erforderliche Feldbegrenzung zur Vermeidung von Spannungsrissen.
Produktvorteile
Unterteilungsprofil bei Fliesen- und Plattenbelägen zur Vermeidung von Spannungsrissen. Bei Einbau in schwimmenden Estrich auch als Schallunterbrechungsprofil geeignet.
Belastung
Auf Grund der geringen Breite kann das Profil mit Pkw, Lkw, Gabelstapler und auch Handhubwagen überfahren werden.
Material

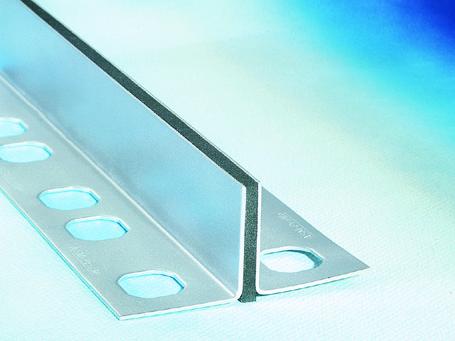

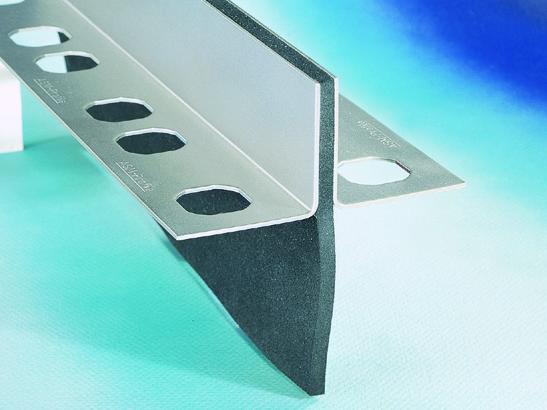

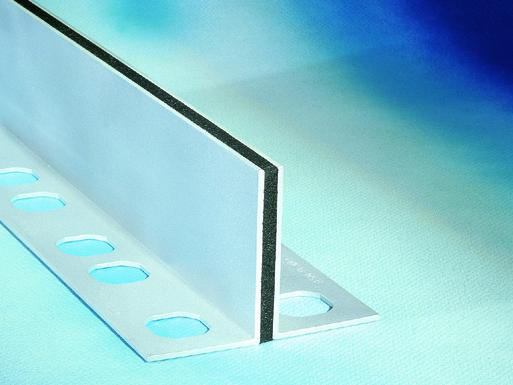

Gelochte Profile aus Aluminium oder Edelstahl. 5 oder 10 mm starke Neopreneinlage in schwarz oder grau.
Lieferlängen
Alu 3,0 m Edelstahl 3,0 m
Einbauempfehlung

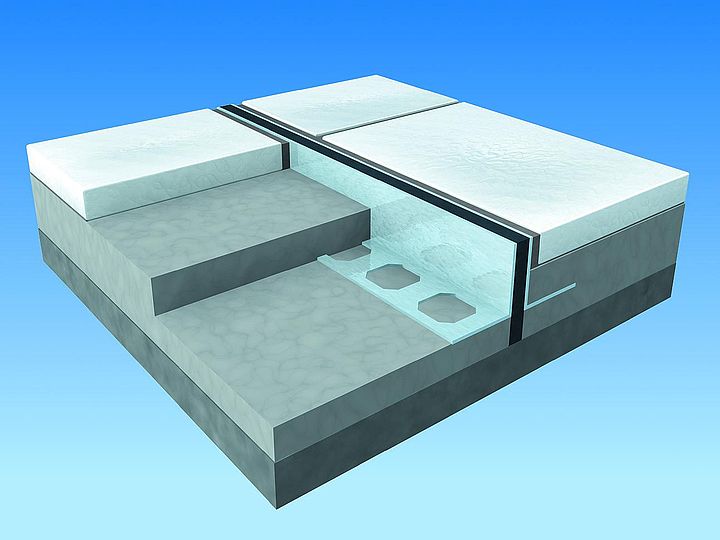

Bei schwimmendem Estrich ist eine Verlegung ohne zusätzliche Verdübelung möglich. Auf die Isolierung den Estrich mit mindestens 20 mm Stärke aufbringen. Dann in den feuchten Estrich die gelochten Ankerschienen eindrücken und einnivellieren. Durch diese Einbaumethode wird eine Schallübertragung verhindert.
Typenübersicht
| Art.-Nr. | Material | Dehnbereich | Fugen-breite | Obere Sichtbreite | Einbauhöhe |
|---|---|---|---|---|---|
| SU 2 1200 2 | Aluminium | 2 mm | bis 10 mm | 9 mm | 20 mm |
| SU 2 1300 2 | Aluminium | 2 mm | bis 10 mm | 9 mm | 30 mm |
| SU 2 1400 2 | Aluminium | 2 mm | bis 10 mm | 9 mm | 40 mm |
| SU 2 1500 2 | Aluminium | 2 mm | bis 10 mm | 9 mm | 50 mm |
| SU 2 1600 2 | Aluminium | 2 mm | bis 10 mm | 9 mm | 60 mm |
| SU 2 1210 2 | Edelstahl | 2 mm | bis 10 mm | 8 mm | 20 mm |
| SU 2 1310 2 | Edelstahl | 2 mm | bis 10 mm | 8 mm | 30 mm |
| SU 2 1410 2 | Edelstahl | 2 mm | bis 10 mm | 8 mm | 40 mm |
| SU 2 1510 2 | Edelstahl | 2 mm | bis 10 mm | 8 mm | 50 mm |
| SU 2 1610 2 | Edelstahl | 2 mm | bis 10 mm | 8 mm | 60 mm |
Ausschreibungstext
HAGO Profil SU, Art.-Nr. .............., Einbauhöhe .... mm, mit .... mm Neopreneinlage, liefern und entsprechend der Einbauempfehlung des Herstellers niveaugerecht versetzen.
