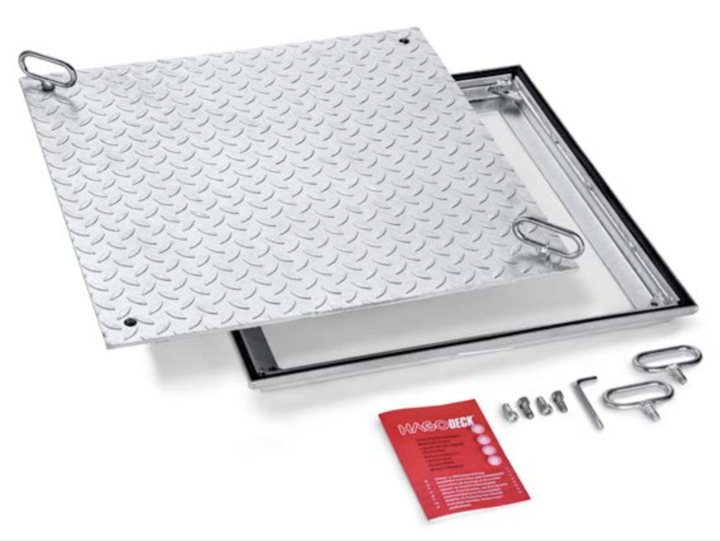

RVS 125/250/400 Stahl verzinkt / RVES 125/250/400 Edelstahl Verstärkte Ausführung – geruchs- und wasserdicht
Belastung:
125 kN, 250 kN oder 400 kN Prüfkraft
EN 124
Material:
RVS:
Zarge aus feuerverzinktem Stahl. Tränenblechplatte Stahl verzinkt 6 mm ( 125 kN und 250 kN) bzw. 8 mm (400 kN) und verstärkter Unterseite. Gut chemikalienbeständig Spezialdichtung.
RVES:
Zarge, Tränenblechplatte und Verstärkung aus Edelstahl V2A (1.4301) auch in V4A (1.4571) möglich. Gut chemikalienbeständige Spezialdichtung
Eigenschaften:
RVS bzw. RVES in schwerer Ausführung:
Tränenblechabdeckung mit hoher Tragkraft. Die ideale Lösung für PKW bzw. LKW befahrenen untergeordnete Verkehrsflächen und Hallen. Durch die EPDM Dichtung ist die Abdeckung weitgehend geruchs- und wasserdicht. Einbauanleitung und Aushebeschlüssel liegen bei.
Anwendungsempfehlung:
Als befahrbare Abdeckung in Hallen und im Vorplatzbereich bzw. für untergeordnete Verkehrsflächen.
Einbau:
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders auf einen dichten Anschluss an der Zargenunterseite zu achten.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht ca. | L/B* |
|---|---|---|---|---|
| Stahl verzinkt | cxd | AxB | ||
| RVS 125/ 66 | 60 x 60 | 72 x 72 | 43 kg | B |
| RVS 125/ 88 | 80 x 80 | 92 x 92 | 70 kg | B |
| RVS 125/ 110 | 100 x 100 | 112 x 112 | 106 kg | B |
| Edelstahl | ||||
| RVES 125/ 66 | 60 x 60 | 72 x 72 | 43 kg | B |
| RVES 125/ 88 | 80 x 80 | 92 x 92 | 70 kg | B |
| RVES 125/ 110 | 100 x 100 | 112 x 112 | 106 kg | B |
| Sondergrößen möglich |
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht ca. | L/B* |
|---|---|---|---|---|
| Stahl verzinkt | cxd | AxB | ||
| RVS 250/ 66 | 60 x 60 | 72 x 72 | 49 kg | B |
| RVS 250/ 88 | 80 x 80 | 92 x 92 | 78 kg | B |
| RVS 250/ 110 | 100 x 100 | 112 x 112 | 124 kg | B |
| Edelstahl | ||||
| RVES 250/ 66 | 60 x 60 | 72 x 72 | 49 kg | B |
| RVES 250/ 88 | 80 x 80 | 92 x 92 | 78 kg | B |
| RVES 250/ 110 | 100 x 100 | 112 x 112 | 124 kg | B |
| Sondergrößen möglich |
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht ca. | L/B* |
|---|---|---|---|---|
| Stahl verzinkt | cxd | AxB | ||
| RVS 400/ 66 | 60 x 60 | 72 x 72 | 68 kg | B |
| RVS 400/ 88 | 80 x 80 | 92 x 92 | 107 kg | B |
| RVS 400/ 110 | 100 x 100 | 112 x 112 | 155 kg | B |
| Edelstahl | ||||
| RVES 400/ 66 | 60 x 60 | 72 x 72 | 68 kg | B |
| RVES 400/ 88 | 80 x 80 | 92 x 92 | 107 kg | B |
| RVES 400/ 110 | 100 x 100 | 112 x 112 | 155 kg | B |
| Sondergrößen möglich |
Schnittzeichnungen
RVS 125
RVS 250
RVS 400
- 1 / Zarge
- 2 / Platte aus Tränenblech
- 3 / Dichtung
- 4 / Innensechskantschraube
- 5 / Abdeckkappe
- 6 / Hülse
- 7 / Anker
- 8 / Verstärkung Platte
Ausschreibungstexte
HAGODECK Type RVS 125 (Stahl verzinkt) Schachtabdeckung mit Platte aus Tränenblech inkl. Aushebewerkzeug, Type HAGODECK RVS 125 ,
Lichte Weite ....... x ....... cm. Stahl feuerverzinkt, geruchs- und wasserdicht, 125kN (EN 124). Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
HAGODECK Type RVS 250 (Stahl verzinkt) Schachtabdeckung mit Platte aus Tränenblech inkl. Aushebewerkzeug, Type HAGODECK RVS 250 ,
Lichte Weite ....... x ....... cm. Stahl feuerverzinkt, geruchs- und wasserdicht, 250kN (EN 124).
Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
HAGODECK Type RVS 400 (Stahl verzinkt) Schachtabdeckung mit Platte aus Tränenblech inkl. Aushebewerkzeug, Type HAGODECK RVS 400 ,
Lichte Weite ....... x ....... cm. Stahl feuerverzinkt, geruchs- und wasserdicht, 400kN (EN 124).
Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
HAGODECK Type RVES 125 (Edelstahl) Schachtabdeckung mit Platte aus Tränenblech inkl. Aushebewerkzeug, Type HAGODECK RVES 125 ,
Lichte Weite ....... x ....... cm. Edelstahl gebeizt, geruchs- und wasserdicht, 125kN (EN 124).
Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
HAGODECK Type RVES 250 (Edelstahl) Schachtabdeckung mit Platte aus Tränenblech inkl. Aushebewerkzeug, Type HAGODECK RVES 250 ,
Lichte Weite ....... x ....... cm. Edelstahl gebeizt, geruchs- und wasserdicht, 250kN (EN 124).
Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
HAGODECK Type RVES 400 (Edelstahl) Schachtabdeckung mit Platte aus Tränenblech inkl. Aushebewerkzeug, Type HAGODECK RVES 400 ,
Lichte Weite ....... x ....... cm.
Edelstahl gebeizt, geruchs- und wasserdicht, 400kN (EN 124). Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
