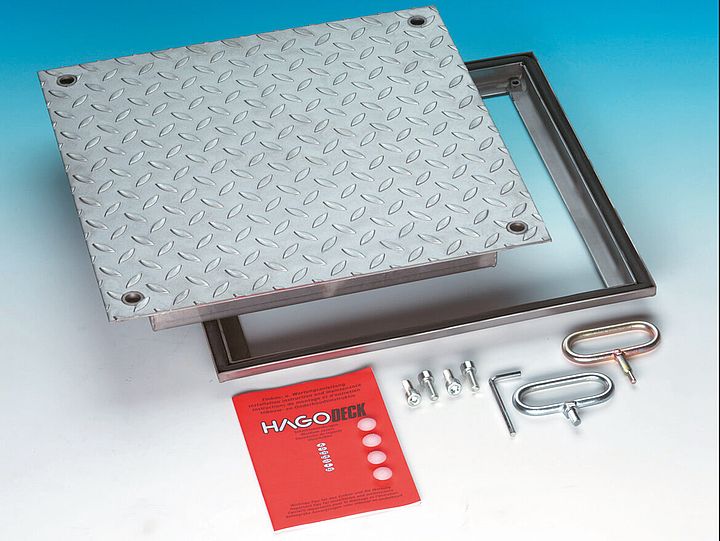

RVE Edelstahl geruchs- und wasserdicht
Belastung:
15 kN Prüfkraft EN 124.
Material:
Zarge, Platte und Verstärkung aus Edelstahl Nr. 1.4301.
Eigenschaften:
Geruchs- und wasserdichte Ausführung. Gut chemikalienbeständige Spezialdichtung. Absolut rostfrei. Öffnungswerkzeug inklusive.
Anwendungsempfehlung:
Für begehbare Schächte im Gebäudeinneren und im Vorplatzbereich, speziell dort, wo absolute Korrosionsbeständigkeit von großem Vorteil ist.
Einbau:
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders aufeinen dichten Anschluss an der Zargenaußenseite zu achten.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| RVE 22 | 20 x 20 | 30,5 x 30,5 | 6 kg | L |
| RVE 33 | 30 x 30 | 40,5 x 40,5 | 9 kg | L |
| RVE 44 | 40 x 40 | 50,5 x 50,5 | 13 kg | L |
| RVE 55 | 50 x 50 | 60,5 x 60,5 | 15 kg | L |
| RVE 64 | 60 x 40 | 70,5 x 50,5 | 15 kg | L |
| RVE 66 | 60 x 60 | 70,5 x 70,5 | 24 kg | L |
| RVE 86 | 80 x 60 | 90,5 x 70,5 | 30 kg | L |
| RVE 88 | 80 x 80 | 90,5 x 90,5 | 36 kg | L |
| RVE 106 | 100 x 60 | 110,5 x 70,5 | 36 kg | L |
| RVE 110 | 100 x 100 | 110,5 x110,5 | 54 kg | L |
Einbauhöhe ca. 6 cm
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnung
- 1 / Zarge
- 2 / Platte aus Tränenblech
- 3 / Dichtung
- 4 / Innensechskantschr.
- 5 / Anker
- 6 / Hülse
- 7 / Abdeckkappe
Ausschreibungstext
HAGODECK Type RVE (Edelstahl)
Schachtabdeckung mit Platte aus Tränenblech mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK RVE, Lichte Weite ....... x ....... cm.Edelstahl Nr. 1.4301, geruchs- und wasserdicht, 15 kN (EN 124). Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels www.hago.at
