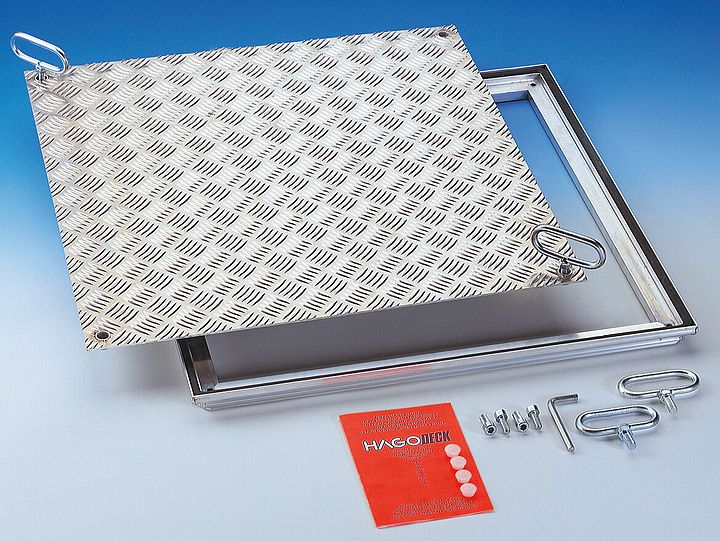

RVA Aluminium geruchs- und wasserdicht
Belastung:
15 kN Prüfkraft EN 124.
Material:
Zarge aus Aluminium-Strangpressprofil. Platte aus Aluminium-Raupenblech 3/5 mm. Verstärkung der Unterseite aus Aluminium. Edelstahl-Schrauben.
Eigenschaften:
Geruchs- und wasserdichte Ausführung. Gut chemikalienbeständige Spezialdichtung. Absolut rostfrei. Geringes Gewicht. Öffnungswerkzeug inklusive.
Anwendungsempfehlung:
Für begehbareSchächte im Gebäudeinneren und im Vorplatzbereich, speziell dort, wo Korrosions-beständigkeit und/oder geringes Gewicht von großem Vorteil sind.
Einbau:
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders auf einen dichten Anschluss an der Zargenaußenseite zu achten.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| RVA 22 | 20 x 20 | 28,5 x 28,5 | 2 kg | L |
| RVA 33 | 30 x 30 | 38,5 x 38,5 | 3 kg | L |
| RVA 44 | 40 x 40 | 48,5 x 48,5 | 4 kg | L |
| RVA 55 | 50 x 50 | 58,5 x 58,5 | 5 kg | L |
| RVA 64 | 60 x 40 | 68,5 x 48,5 | 5 kg | L |
| RVA 66 | 60 x 60 | 68,5 x 68,5 | 8 kg | L |
| RVA 86 | 80 x 60 | 88,5 x 68,5 | 10 kg | L |
| RVA 88 | 80 x 80 | 88,5 x 88,5 | 12 kg | L |
| RVA106 | 100 x 60 | 108,5 x 68,5 | 12 kg | L |
| RVA110 | 100 x100 | 108,5 x108,5 | 18 kg | L |
Einbauhöhe ca. 3,5 cm
Gesamthöhe inkl. Unterseitenverstärkung ca. 7 cm
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnung
- 1 / Zarge
- 2 / Platte
- 3 / Dichtung
- 4 / Innensechskantschr.
- 5 / Abdeckkappe
- 6 / Verstärkung der Platte
Ausschreibungstext
HAGODECK Type RVA (Aluminium)
Schachtabdeckung mit Platte aus Raupenblech mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK RVA, Lichte Weite ....... x ....... cm. Aluminium, geruchs- und wasserdicht, Edelstahl-Schrauben. 15 kN (EN 124). Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels www.hago.at
