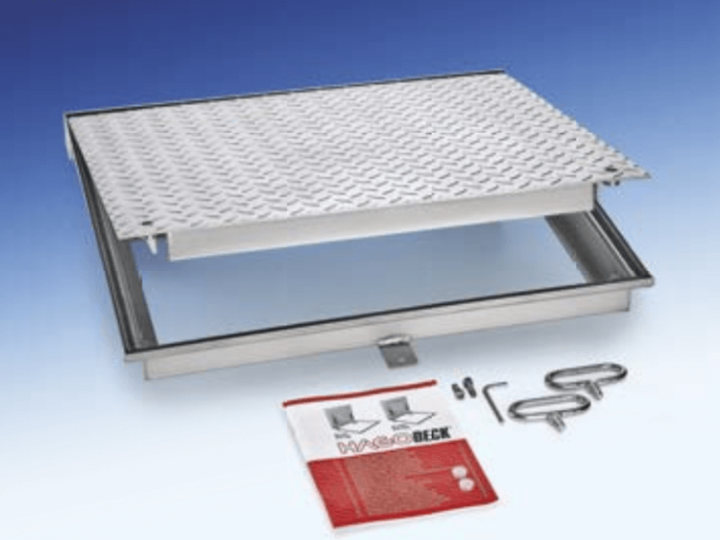

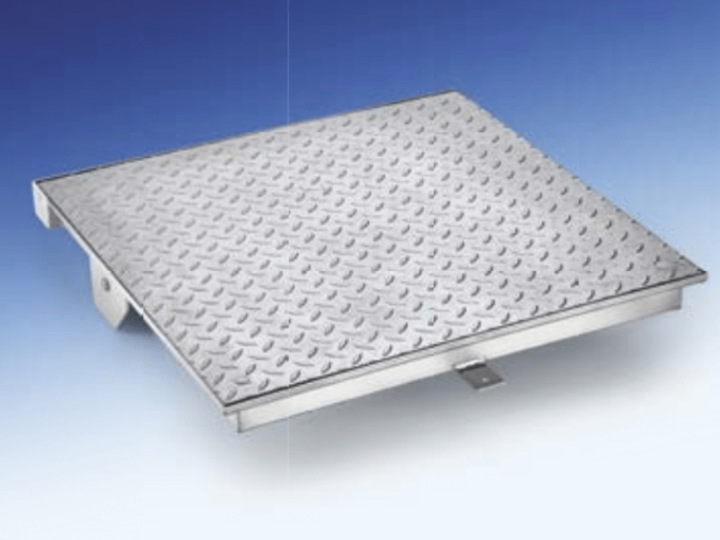

RV-GD Stahl mit Öffnungshilfe, mit Dichtung
Belastung:
15 kN Prüfkraft EN 124
Material:
Zarge aus 2 mm Kaltabkantstahl mit Präzisionswerkzeugen profiliert. Platte aus Tränenblech. Feuerverzinkt. Hochwertige Gasdruckfeder(n).
Eigenschaften:

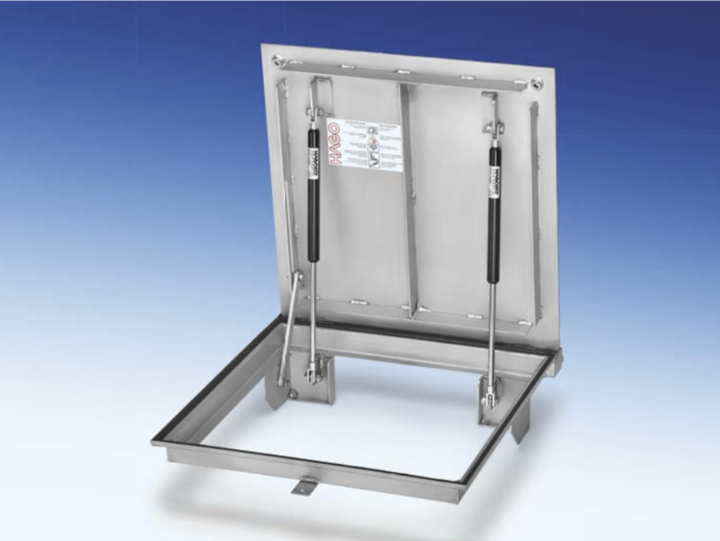

Komfortschachtabdeckung. Geruchsdicht und weitgehend wasserdicht (völlige Wasserdichtheit nicht garantiert). Gut chemikalien-beständige Spezialdichtung. Öffnungswerkzeuge inklusive. Das Öffnen wird durch die Gasdruckfeder(n) so unterstützt, dass RV-GD von einer Person geöffnet und geschlossen werden kann. Mit Fallschutzvorrichtung.
Anwendungsempfehlung:
Für Schächte, die häufig und ohne besondere Kraftanstrengung geöffnet werden sollen. Speziell für Inspektions- und Revisionsschächte.
Einbau:
Bitte die mitgelieferte Einbauanleitung unbedingt vor dem Einbau genau lesen und unsere Angaben beachten. Auf einen dichten Anschluss an der Zargenaußenseite achten. Wichtiger Hinweis: Aus Transportgründen sind die Gasdruckfeder(n) nicht montiert. Diese sind nach dem Versetzen der verschraubten Abdeckung im geöffneten Zustand nach unserer Montageanlei-tung zu montieren.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| RV-GD 66 | 60 x 60 | 70,5 x 73,9 | 32 kg | L |
| RV-GD 86 | 80 x 60 | 90,5 x 73,9 | 41 kg | B |
| RV-GD 88 | 80 x 80 | 90,5 x 93,9 | 49 kg | L |
| RV-GD 106 | 100 x 60 | 110,5 x 73,9 | 47 kg | B |
| RV-GD 108 | 100x80 | 110,5 x 93,9 | 58 kg | B |
| RV-GD 110 | 100x100 | 110,5 x 113,9 | 67 kg | B |
Einbauhöhe ca. 6 cm
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnung
- 1 / Zarge
- 2 / Platte aus Tränenblech
- 3 / Dichtung
- 4 / Innensechskantschr.
- 5 / Abdeckkappe
- 6 / Hülse
- 7 / Anker
- 8 / Scharnier
- 9 / Gasdruckfeder
- 10 / Fallschutzvorrichtung
Ausschreibungstext
HAGODECK Type RV-GD (Stahl verzinkt)
Schachtabdeckung mit Platte aus Tränenblech inkl. Aushebewerkzeug, Type
HAGODECK RV-GD, Lichte Weite ....... x ....... cm. Mit bodenbündigem Scharnier und Gasdruckfeder als Öffnungshilfe; Stahl feuerverzinkt, weitgehend geruchs- und wasserdicht, 15 kN (EN 124). Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels www.hago.at
