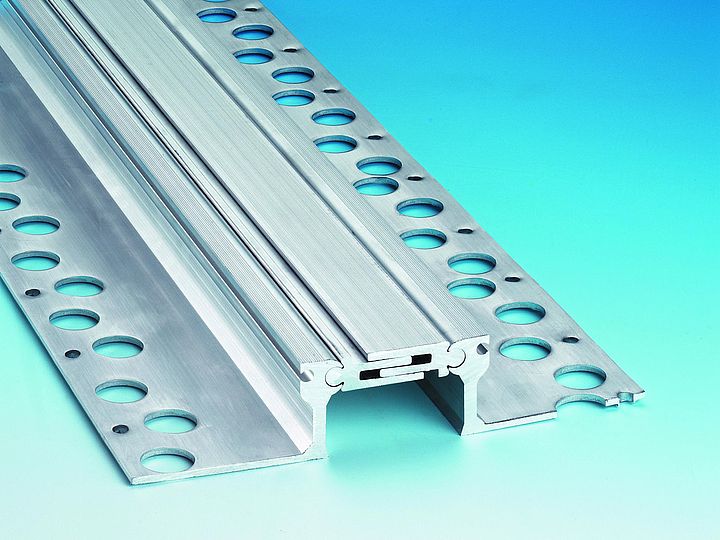

GTA-N
Einsatzbereich
Für Dehnfugen speziell im Industriebodenbereich und bei Parkgaragen (Pkw).
Produktvorteile
Stabiles Profil mit geringer Einbauhöhe.
Belastung
Pkw, Lkw und luftbereifte/vollgummibereifte Hubstapler bis zu einer max. stat. Achslast von 1,5 t bei einer Radaufstandsfläche von mind. 150 x 150 mm.
Material
Stabiles Strangpressprofil mit gestanzten Löchern. Einlage aus alterungsbeständigem Kunststoff.
Farben der Einlage
Schwarz oder hellgrau.
Lieferlänge
4,0 m (Maßlängen gegen Aufpreis)
Einbauempfehlung
Beidseitig der Fuge ein ca. 10 cm breites Mörtelband (z. B. AGRO Icosit KC 220) aufbringen. Mit dem Mörtelband wird die endgültige Höhe hergestellt. Das Profil sorgfältig und satt in das Mörtelband eindrücken. Nach Aushärtung beidseitig mit Schwerlastdübel die Auflageschenkel im Abstand von ca. 30 cm anschrauben.
Typenübersicht
| Art.-Nr. | Dehnbereich | Fugenbreite | Obere Sichtbreite | Einbauhöhe | Gesamtbreite |
|---|---|---|---|---|---|
| GTA-N 2 1022 1 | 10 mm (+5 mm, -5 mm) | bis 50 mm | ca. 75 mm | 22 mm | 200 mm |
| GTA-N 2 1040 1 | 10 mm (+5 mm, -5 mm) | bis 50 mm | ca. 75 mm | 40 mm | 200 mm |
Ausschreibungstext
HAGO Profil GTA-N, Art.-Nr. .......... Einbauhöhe ........., mit geriefter Oberfläche und Teleskopgleitsystem genau nach Vorschrift des Herstellers, geradlinig, vibrationsfrei und kraftschlüssig mit dem Rohbeton verbinden.
