CRVA Aluminium mit Scharnier, mit Dichtung
Belastung:
15 kN Prüfkraft EN 124
Material:

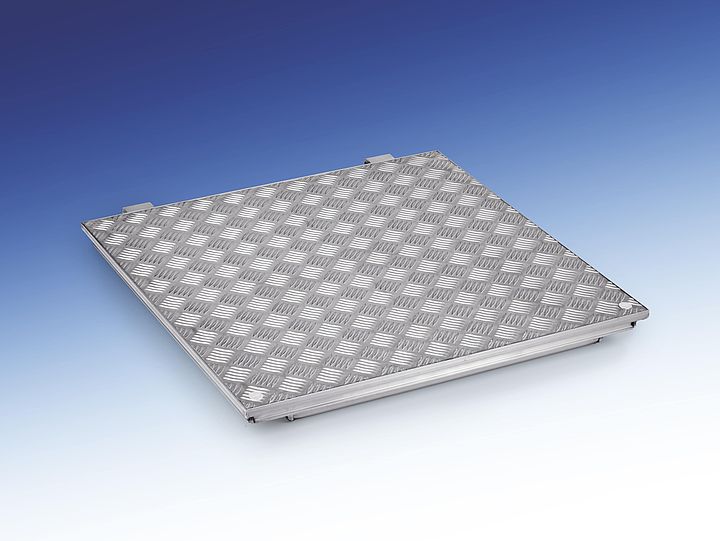

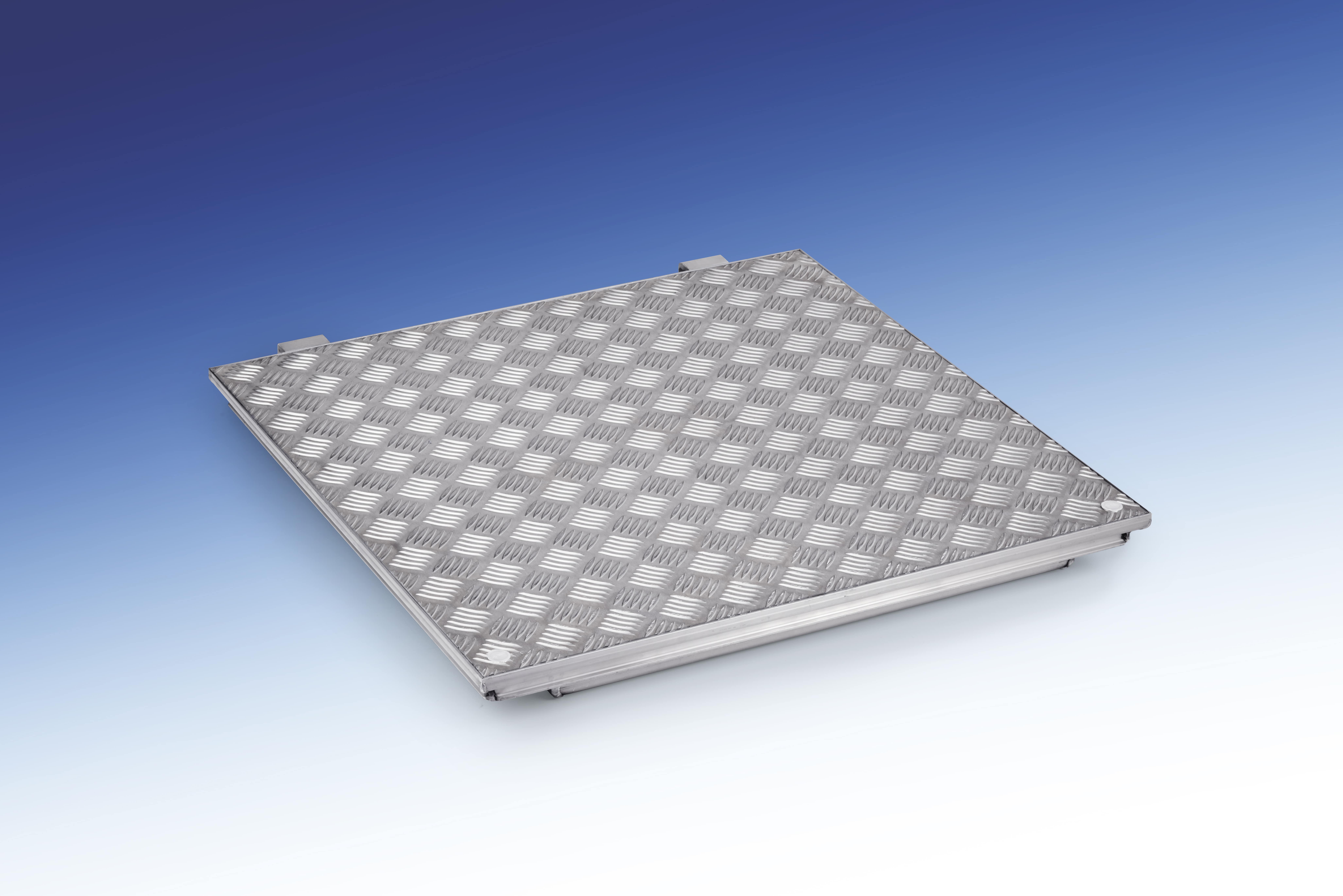

Zarge aus Aluminium-Strangpressprofil. Platte aus Aluminium-Raupenblech 3/5 mm. Verstärkung der Unterseite aus Aluminium. Edelstahl-Schrauben.
Eigenschaften:

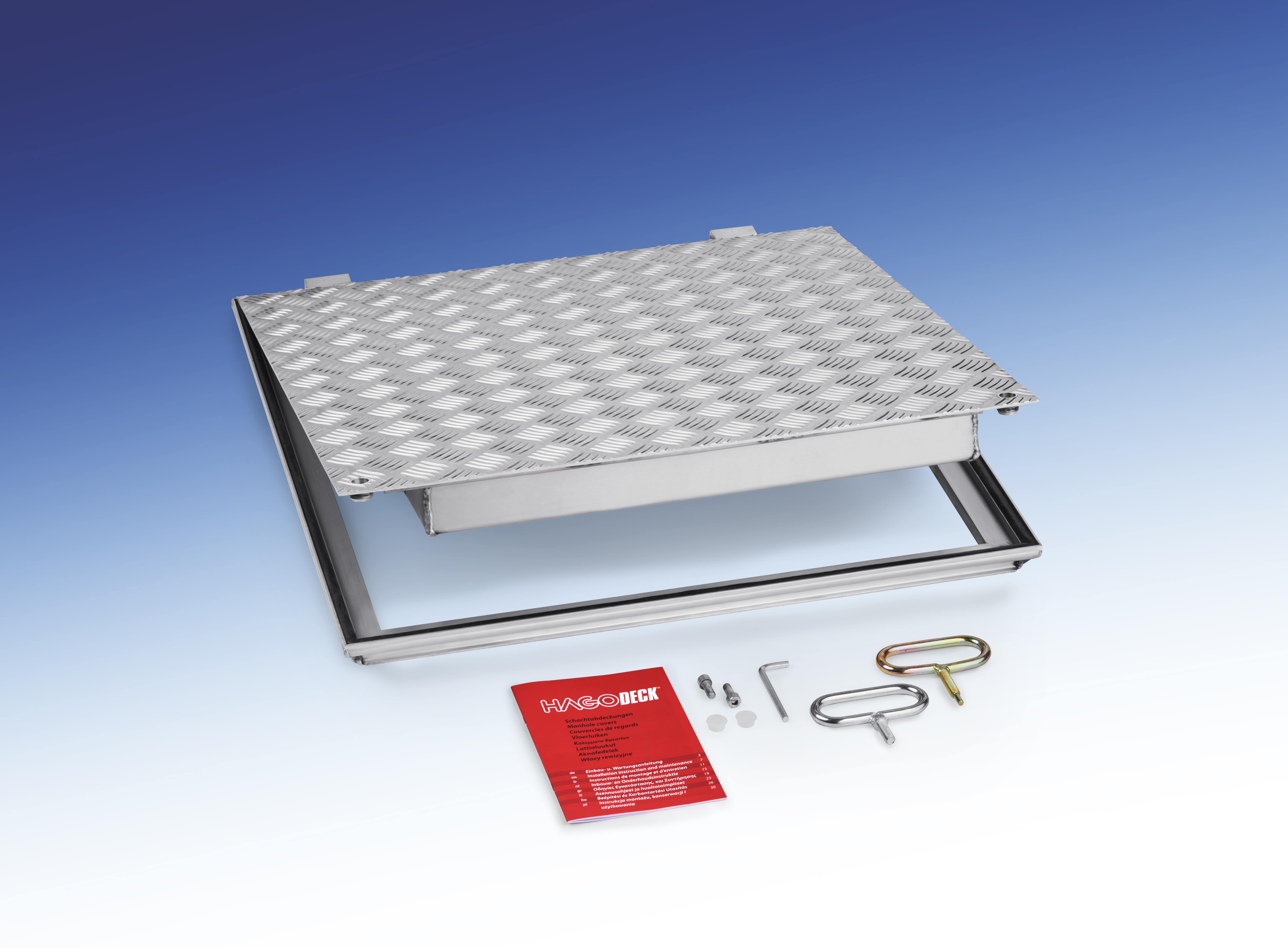

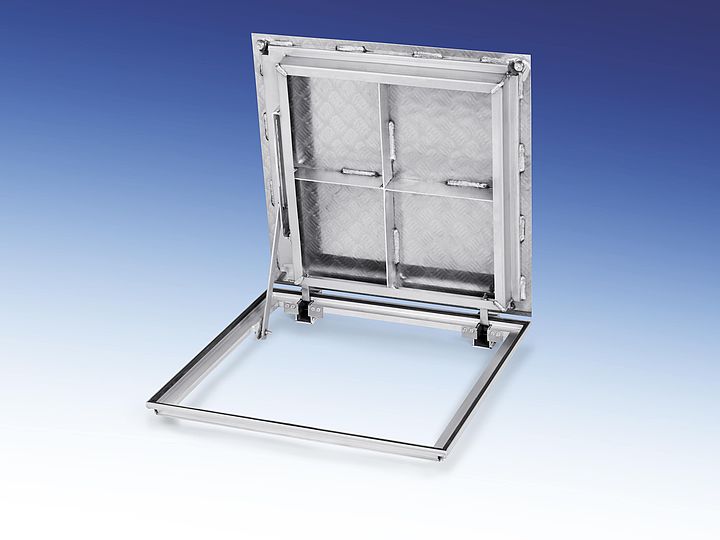

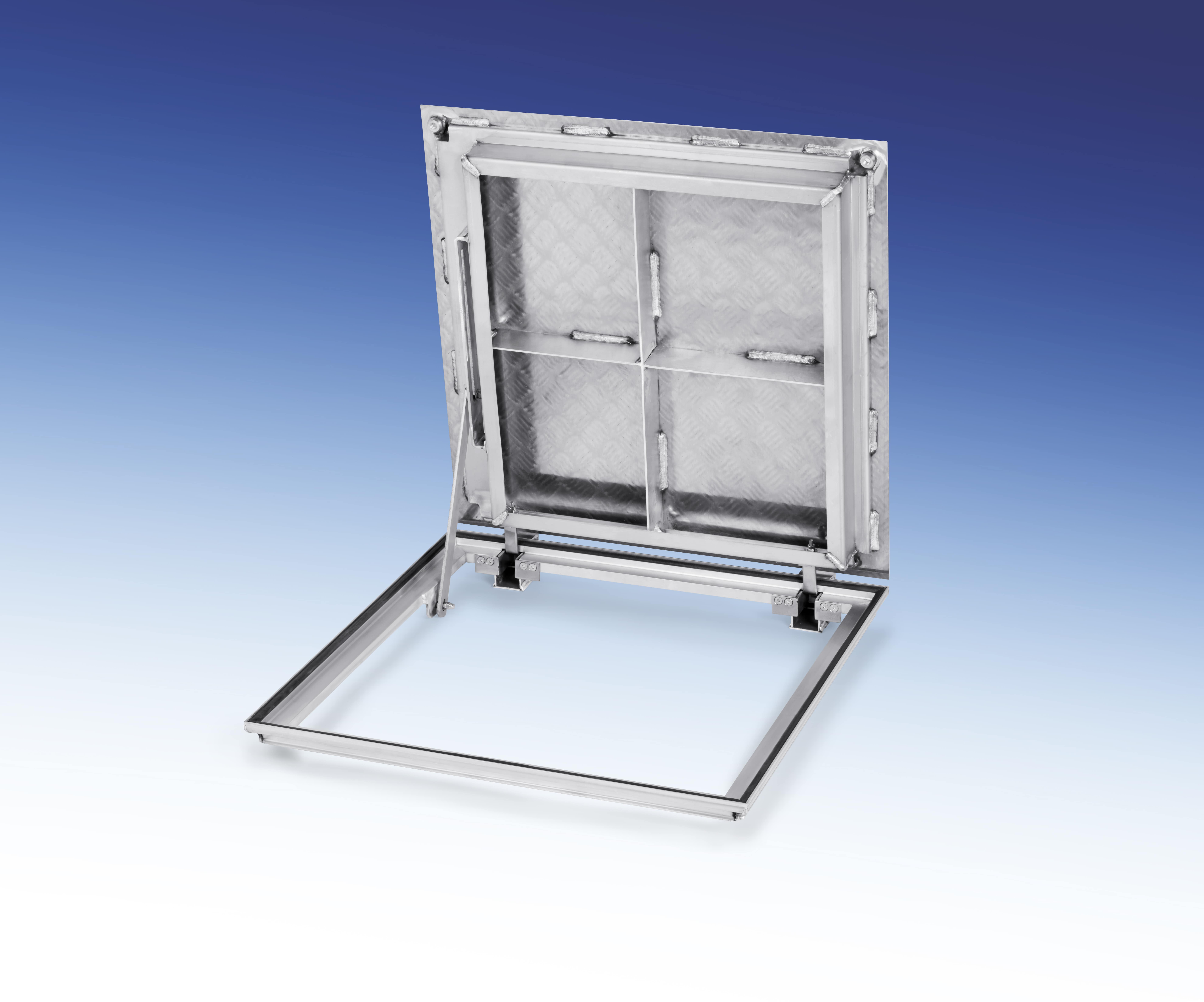

Komfortschachtabdeckung. Absolut rostfrei. Geruchsdicht und weitgehend wasserdicht (völlige Wasserdichtheit nicht garantiert). Gut chemikalienbeständige Spezialdichtung. Öffnungswerkzeuge inklusive. Dank dem Scharnier und dem geringen Gewicht der Aluminium-Platte kann die Schachtabdeckung von einer Person ohne besondere Kraftanstrengung geöffnet werden. Mit Sicherheitsvorrichtung (Aufhaltestange)
Anwendungsempfehlung:
Für Schächte, die häufig und ohne besondere Kraftanstrengung geöffnet werden sollen. Speziell für Inspektions und Revisionsschächte, wo Korrosionsbeständigkeit und geringes Gewicht von Vorteil sind.
Einbau:
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders auf einen dichten Anschluss an der Zargenaußenseite zu achten.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht ca. | L/B* |
| c x d | A x B | |||
| CRVA 66 | 60 x 60 | 68,5 x 71,1 | 10 kg | L |
| CRVA 86 | 80 x 60 | 88,5 x 71,1 | 12 kg | B |
| CRVA 88 | 80 x 80 | 88,5 x 91,1 | 15 kg | L |
| CRVA 106 | 100 x 60 | 108,5 x 71,1 | 14 kg | B |
| CRVA 108 | 100 x 80 | 108,5 x 91,1 | 17 kg | B |
| CRVA 110 | 100 x 100 | 108,5 x 111,1 | 21 kg | B |
Einbauhöhe ca. 7 cm
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt

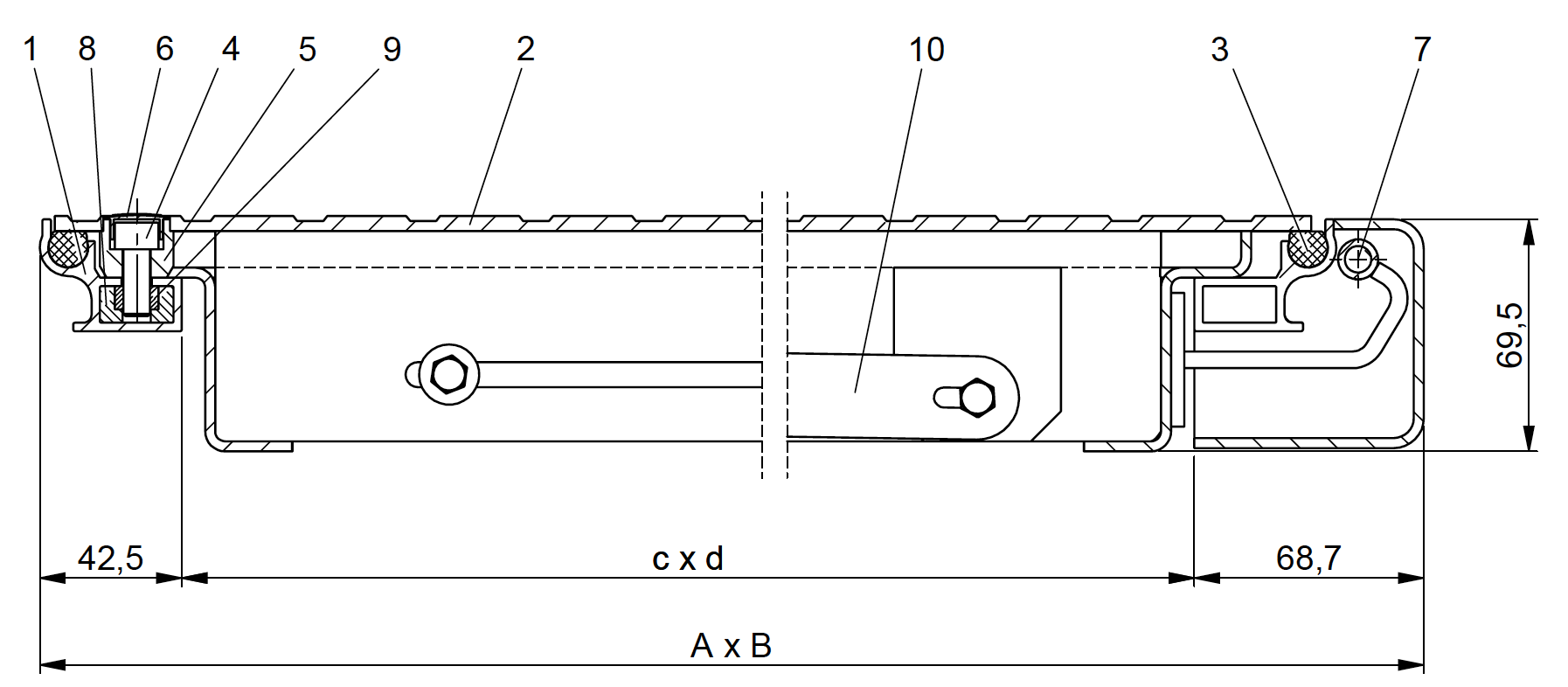

Schnittzeichnung
- 1 / Zarge
- 2 / Platte
- 3 / Dichtung
- 4 / Innensechskantschraube (Edelstahl)
- 5 / Hülse
- 6 / Abdeckkappe (Kunststoff)
- 7 / Scharnier
- 8 / Spritzteil (Kunststoff)
- 9 / Vierkantmutter (Edelstahl)
- 10 / Fallschutzvorrichtung
Ausschreibungstext
HAGODECK Type CRVA (Aluminium)
Schachtabdeckung mit Platte aus Raupenblech mit Golden Key Lift Off-Aushebewerkzeug, mit bodenbündigem Scharnier und Sicherheits-Aufhaltevorrichtung ,
Type HAGODECK CRVA, Lichte Weite ....... x ....... cm. Aluminium, weitgehend geruchs- und wasserdicht, Edelstahl-Schrauben. 15 kN (EN 124). Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels www.hago.at
