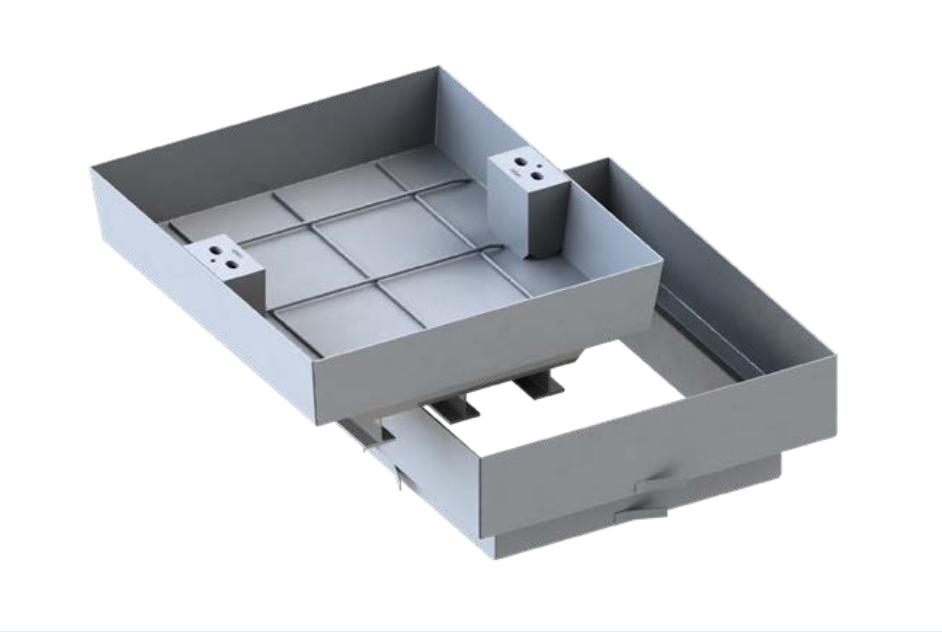

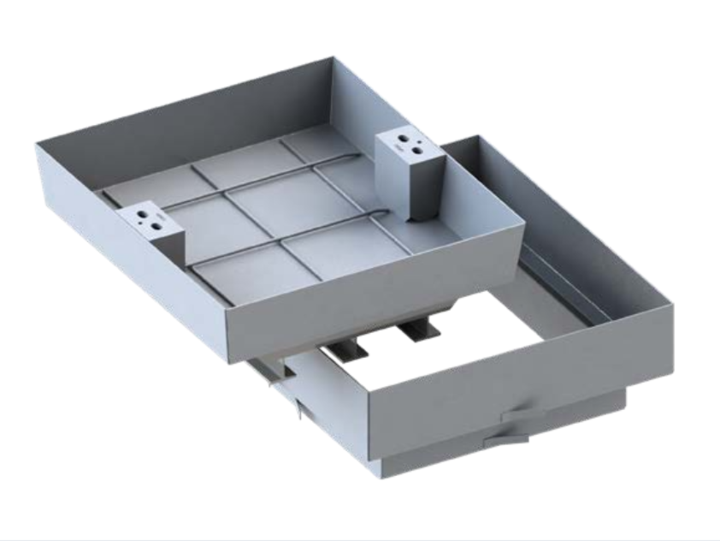

BVXHS 400 Stahl feuerverzinkt / BVEXHS 400 Edelstahl Verstärkte Ausführung mit extra hoher Wanne – Geruchsdicht und weitgehend wasserdicht
Belastung:
400 kN Prüfkraft EN 124 bei mind. 5 cm Betonstärke der Güte C35/45 (EN 206)
Material:
BVXHS 400: Zarge und Wanne aus Stahlblech. Die Wannenunterseite ist mit Stahlträgern verstärkt. Im Tauchbad feuerverzinkt. Gut chemikalienbeständige Spezialdichtung.
BVEXHS 400: Zarge, Wanne und Verstärkung aus Edelstahl V2A (1.4301) bzw. auf Wunsch V4A (1.4571). Nach dem Schweißen im Vollbad gebeizt. Gut chemikalienbeständige Spezialdichtung
Eigenschaften:
Extra hohe und robuste Ausführung. Ideale Schachtabdeckung für LKW befahrbare Flächen im Gebäudevorplatzbereich.
In die 150mm tiefe Wanne können unter anderem Pflastersteine bis 100 mm Höhe verlegt werden.
HAGODECK Typen BVXHS 400 bzw. BVEXHS 400 überzeugen durch hohe Tragkraft und stabile Bauweise. Dank EPDM Dichtung ist die Abdeckung geruchsdicht und weitgehend wasserdicht.
Aushebeplatten:
Die Aushebeplatten sind jeweils mit 2 Langlöchern (für übliche Einhängewerkzeuge, nicht im Lieferumfang) und einem Gewinde für den HAGOlifter (Hebegerät) ausgeführt.
Anwendungsempfehlung:
Als LKW befahrbare Schachtabdeckung in Hallen, im Vorplatzbereich und für untergeordnete Verkehrsflächen (Fußgängerzone). Für bis zu 100mm hohe Pflastersteine, Betonsteine etc.
Einbau:
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders auf einen dichten Anschluss an der Zargenunterseite zu achten.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| Stahl verzinkt | c x d | A x B | ||
| BVXHS 400 66 | 60 x 60 | 76 x 84 | 100 kg | B |
| BVXHS 400 88 | 80 x 80 | 96 x 104 | 151 kg | B |
| BVXHS 400 110 | 100 x 100 | 116 x 124 | 178 kg | B |
| Edelstahl | ||||
| BVEXHS 400 66 | 60 x 60 | 76 x 84 | 100 kg | B |
| BVEXHS 400 88 | 80 x 80 | 96 x 104 | 151 kg | B |
| BVEXHS 400 110 | 100 x 100 | 116 x 124 | 178 kg | B |
Sondergrößen möglich
Sonderhöhen (Wannentiefen) möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnung
- 1 / Zarge
- 2 / Wanne
- 3 / Dichtung
- 4 / Bewehrung
- 5 / Anker
- 6 / Aushebeplatte
- 7 / Verstärkung Zarge (Zusatzrahmen)
- 8 / Verstärkung Wanne
Ausschreibungstexte
HAGODECK Type BVXHS 400 (Stahl verzinkt)
Befüllbare Schachtabdeckung, Type HAGODECK BVXHS 400, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Mit extra tiefer Wanne, 150mm Wannentiefe, Stahl feuerverzinkt, mit Dichtung, 400 kN (EN 124).
Die Aushebeplatten sind jeweils mit 2 Langlöchern (für übliche Einhängewerkzeuge, nicht im Lieferumfang) und einem Gewinde für den HAGOlifter (Hebegerät) ausgeführt.
Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
HAGODECK Type BVEXHS 400 (Edelstahl)
Befüllbare Schachtabdeckung, Type HAGODECK BVEXHS 400, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Mit extra tiefer Wanne, 150mm Wannentiefe, Edelstahl, im Vollbad gebeizt, mit Dichtung, 400 kN (EN 124). Die Aushebeplatten sind jeweils mit 2 Langlöchern (für übliche Einhängewerkzeuge, nicht im Lieferumfang ) und einem Gewinde für den HAGOlifter (Hebegerät) ausgeführt.
Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
