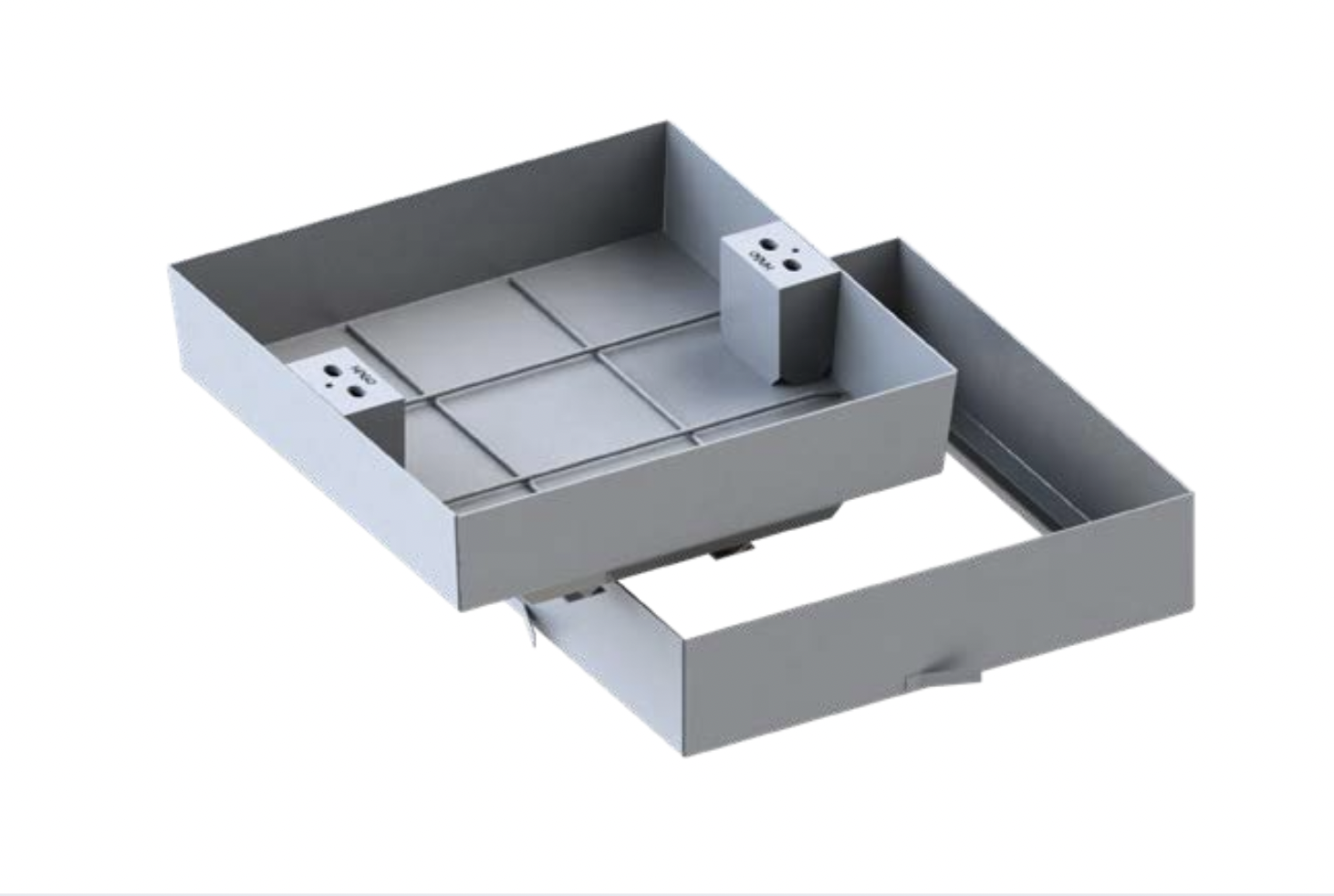

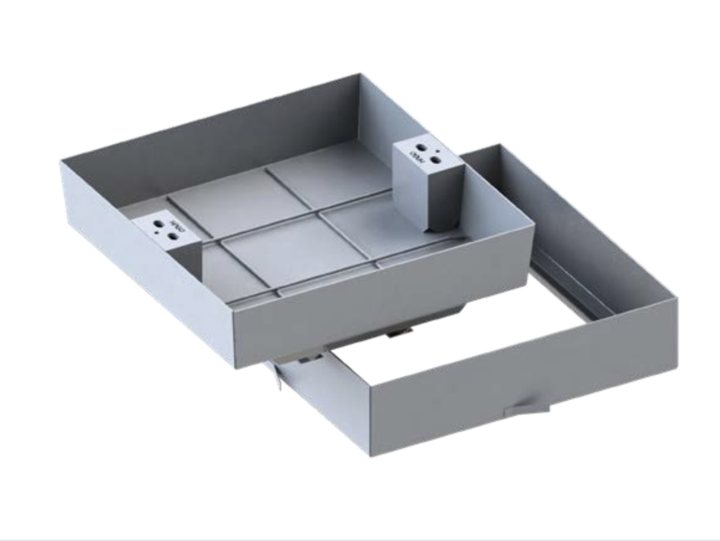

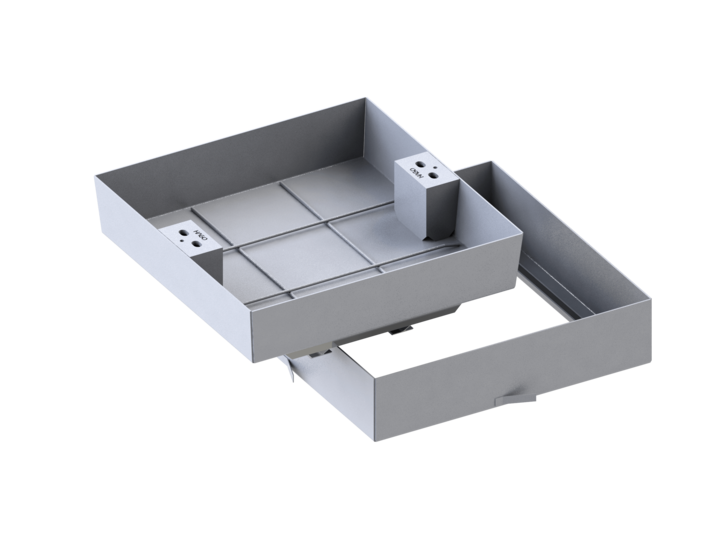

BVXHS 250 Stahl feuerverzinkt / BVEXHS 250 Edelstahl Verstärkte Ausführung mit extra hoher Wanne – Geruchsdicht und weitgehend wasserdicht
Belastung:
250 kN Prüfkraft EN 124 bei mind. 5 cm Betonstärke der Güte C35/45 (EN 206)
Material:

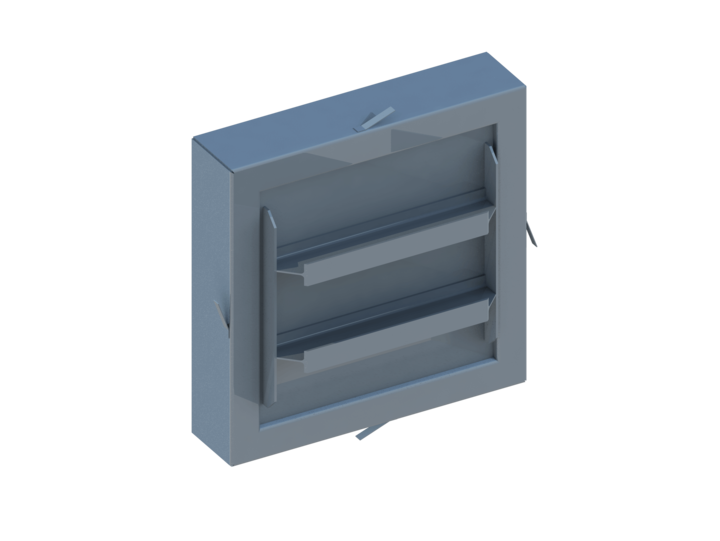

BVXHS 250: Zarge und Wanne aus Stahlblech. Die Wannenunterseite ist mit Stahlträgern verstärkt. Im Tauchbad feuerverzinkt. Gut chemikalienbeständige Spezialdichtung.
BVEXHS 250: Zarge, Wanne und Verstärkung aus Edelstahl V2A (1.4301) bzw. auf Wunsch V4A (1.4571). Nach dem Schweißen im Vollbad gebeizt. Gut chemikalienbeständige Spezialdichtung.
Eigenschaften:
Extra hohe und robuste Ausführung. Ideale Schachtabdeckung für LKW
befahrbare Flächen im Gebäudevorplatzbereich. In die 150 mm tiefe Wanne können unter anderem Pflastersteine bis 100 mm Höhe verlegt werden. HAGODECK Typen BVXHS 250 bzw. BVEXHS 250 überzeugen durch hohe Tragkraft und stabile Bauweise. Dank EPDM Dichtung ist die Abdeckung geruchsdicht und weitgehend wasserdicht.
Aushebeplatten:
Die Aushebeplatten sind jeweils mit 2 Langlöchern (für übliche Einhängewerkzeuge, nicht im Lieferumfang) und einem Gewinde für den
HAGOlifter (Hebegerät) ausgeführt.
Anwendungsempfehlung:
Als LKW befahrbare Schachtabdeckung in Hallen und im Vorplatzbereich. Für bis zu 100 mm hohe Pflastersteine, Betonsteine etc.
Einbau:
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders auf einen dichten Anschluss an der Zargenunterseite zu achten.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| Stahl verzinkt | c x d | A x B | ||
| BVXHS 250 66 | 60 x 60 | 75,2 x 75,2 | 72 kg | B |
| BVXHS 250 88 | 80 x 80 | 95,2 x 95,2 | 101 kg | B |
| BVXHS 250 110 | 100 x 100 | 115,2 x 115,2 | 140 kg | B |
| Edelstahl | ||||
| BVEXHS 250 66 | 60 x 60 | 75,2 x 75,2 | 72 kg | B |
| BVEXHS 250 88 | 80 x 80 | 95,2 x 95,2 | 101 kg | B |
| BVEXHS 250 110 | 100 x 100 | 115,2 x 115,2 | 140 kg | B |
Sondergrößen möglich
Sonderhöhen (Wannentiefen) möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt

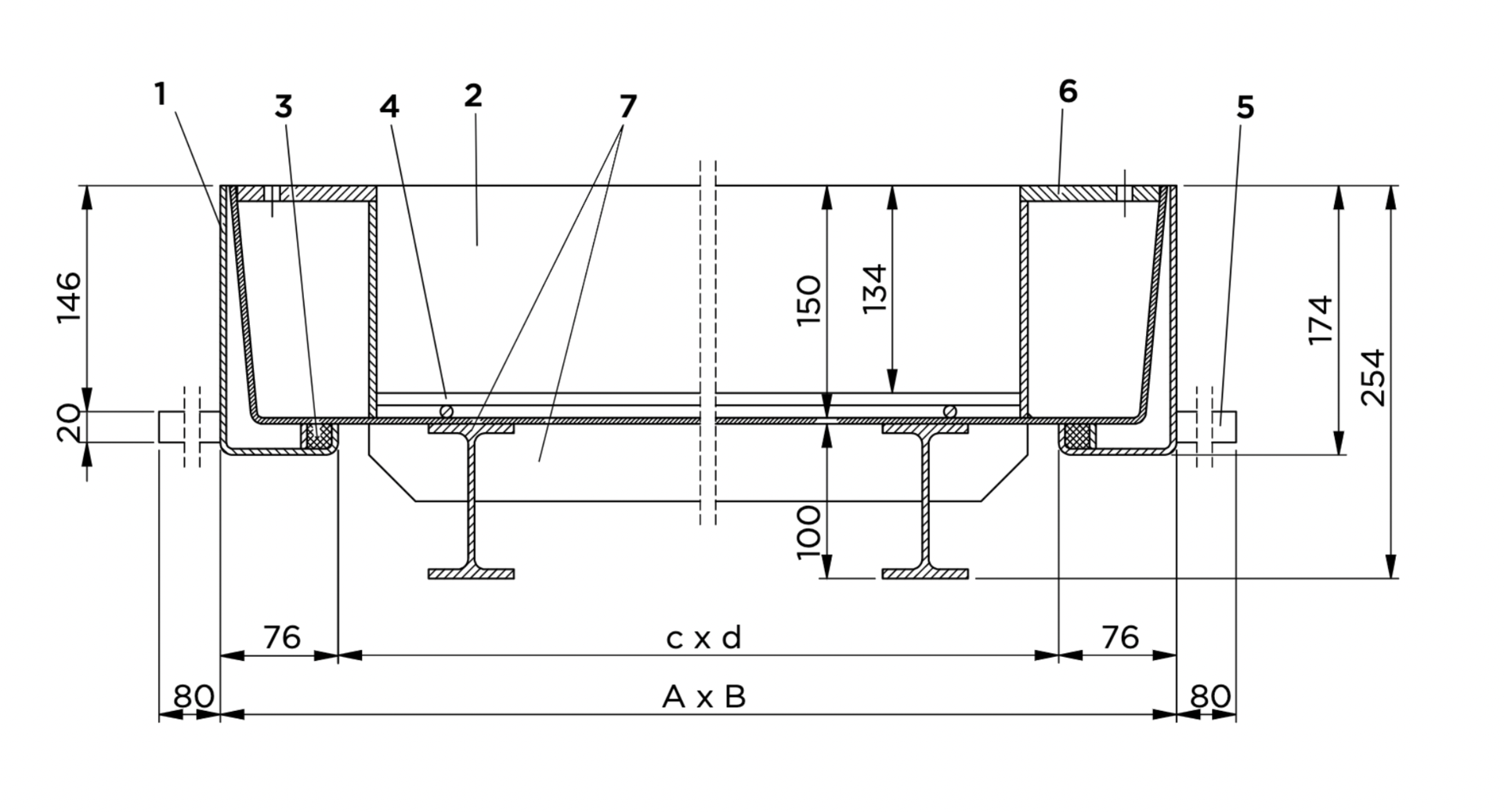

Schnittzeichnung
- 1 / Zarge
- 2 / Wanne
- 3 / Dichtung
- 4 / Bewehrung
- 5 / Anker
- 6 / Aushebeplatte
Ausschreibungstexte
HAGODECK Type BVXHS 250 (Stahl verzinkt)
Befüllbare Schachtabdeckung, Type HAGODECK BVXHS 250, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Mit extra tiefer Wanne, 150mm Wannentiefe, Stahl feuerverzinkt, mit Dichtung, 250 kN (EN 124).
Die Aushebeplatten sind jeweils mit 2 Langlöchern (für übliche Einhängewerkzeuge, nicht im Lieferumfang ) und einem Gewinde für den HAGOlifter (Hebegerät) ausgeführt.
Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
HAGODECK Type BVEXHS 250 (Edelstahl)
Befüllbare Schachtabdeckung, Type HAGODECK BVEXHS 250, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Mit extra tiefer Wanne, 150mm Wannentiefe, Edelstahl, im Vollbad gebeizt, mit Dichtung, 250 kN (EN 124).
Die Aushebeplatten sind jeweils mit 2 Langlöchern (für übliche Einhängewerkzeuge, nicht im Lieferumfang ) und einem Gewinde für den HAGOlifter (Hebegerät) ausgeführt. Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
