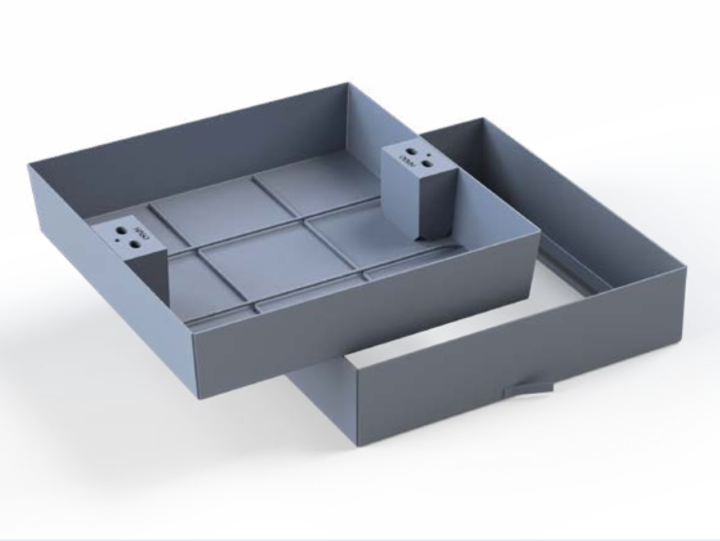

BVXH Stahl feuerverzinkt / BVEXH Edelstahl Ausführung mit extra hoher Wanne – Geruchsdicht und weitgehend wasserdicht
Belastung:
125 kN Prüfkraft EN 124 bei mind. 5 cm Betonstärke der Güte C35/45 (EN 206)
Material:
BVXH: Zarge und Wanne aus Stahlblech. Im Tauchbad feuerverzinkt. Gut chemikalienbeständige Spezialdichtung.
BVEXH: Zarge und Wanne aus Edelstahl V2A (1.4301) bzw. auf Wunsch V4A (1.4571). Nach dem Schweißen im Vollbad gebeizt. Gut chemikalienbeständige Spezialdichtung
Eigenschaften:
Extra hohe Ausführung. Ideale Schachtabdeckung für Flächen im Gebäudevorplatzbereich. In die 150 mm tiefe Wanne können unter anderem Pflastersteine bis 100 mm Höhe verlegt werden. Dank EPDM Dichtung ist die Abdeckung geruchsdicht und weitgehend wasserdicht.
Aushebeplatten:
Die Aushebeplatten sind jeweils mit 2 Langlöchern (für übliche Einhängewerkzeuge, nicht im Lieferumfang) und einem Gewinde für den HAGOlifter (Hebegerät) ausgeführt.
Anwendungsempfehlung:
Schachtabdeckung für den Gebäudevorplatz für bis zu 100 mm hohe Pflastersteine, Betonsteine etc.
Einbau:
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders auf einen dichten Anschluss an der Zargenunterseite zu achten.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht ohne Bodenbelag | L/B* |
|---|---|---|---|---|
| Stahl verzinkt | c x d | A x B | ||
| BVXH 66 | 60x60 | 75,2 x 75,2 | 48 kg | B |
| BVXH 88 | 80x80 | 95,2 x 95,2 | 65 kg | B |
| BVXH 110 | 100x100 | 115,2 x 115,2 | 84 kg | B |
| Edelstahl | ||||
| BVEXH 66 | 60x60 | 75,2 x 75,2 | 48 kg | B |
| BVEXH 88 | 80x80 | 95,2 x 95,2 | 65 kg | B |
| BVEXH 110 | 100x100 | 115,2 x 115,2 | 84 kg | B |
Sondergrößen möglich
Sonderhöhen (Wannentiefen) möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnungen
- 1 / Zarge
- 2 / Wanne
- 3 / Dichtung
- 4 / Bewehrung
- 5 / Anker
- 6 / Aushebeplatte
Ausschreibungstexte
HAGODECK Type BVXH (Stahl verzinkt)
Befüllbare Schachtabdeckung, Type HAGODECK BVXH, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Mit extra tiefer Wanne, 150mm Wannentiefe, Stahl feuerverzinkt, mit Dichtung, 125 kN (EN 124).
Die Aushebeplatten sind jeweils mit 2 Langlöchern (für übliche Einhängewerkzeuge, nicht im Lieferumfang ) und einem Gewinde für den HAGOlifter (Hebegerät) ausgeführt.
Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels www.hago.at
HAGODECK Type BVEXH (Edelstahl)
Befüllbare Schachtabdeckung, Type HAGODECK BVEXH, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Mit extra tiefer Wanne, 150mm Wannentiefe, Edelstahl, im Vollbad gebeizt, mit Dichtung, 125 kN (EN 124).
Die Aushebeplatten sind jeweils mit 2 Langlöchern (für übliche Einhängewerkzeuge, nicht im Lieferumfang ) und einem Gewinde für den HAGOlifter (Hebegerät) ausgeführt.
Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels www.hago.at
