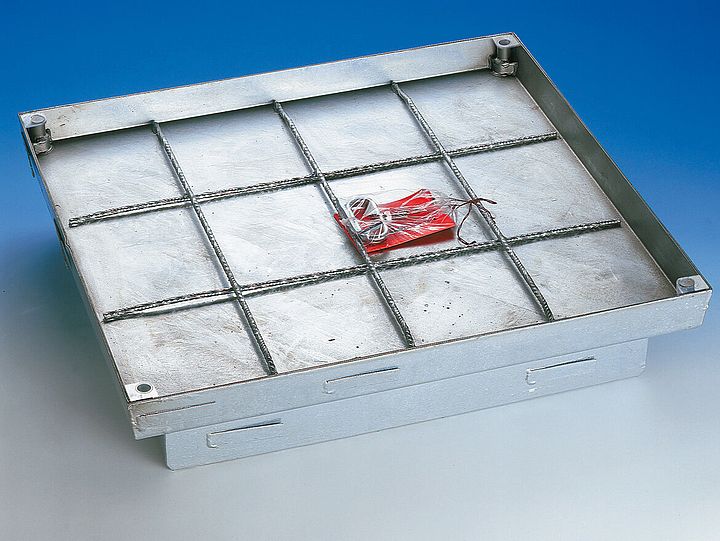

BVS-400 Stahl feuerverzinkt für Schwerfahrzeuge - geruchs- und wasserdicht
Belastung:
400 kN Prüfkraft EN 124 bei voller Befüllung mit Beton C 35/45 (EN 206).
Material:
Zarge und Wanne aus Stahlblech, feuerverzinkt.
Eigenschaften:

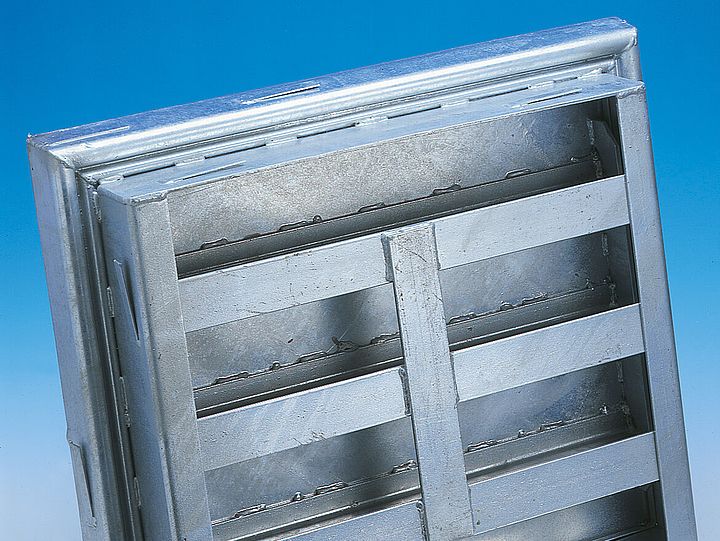

Geruchs- und wasserdichte Schachtabdeckung in schwerer Ausführung. Wannenunterseite mit Stahlträgern und Zusatzrahmen verstärkt. Stabile Rippentorstahlarmierung. Gut chemikalienbeständige Spezialdichtung. Durch konische Bauweise besonders öffnungsfreundlich.
Öffnen mit dem Lift off System:
Jeder HAGODECK Type BVS-400 Stahl liegt eine Garnitur Aushebeschlüssel sowie eine genaue Einbauanleitung bei.
Die HAGO-Vorteilsidee: Festsitzende Wannen werden mit dem goldenen Aushebeschlüssel durch einfaches Eindrehen hochgeliftet.
Anwendungsempfehlung:
Als befahrbare Abdeckung in Hallen und im Vorplatzbereich bzw. für untergeordnete Verkehrsflächen.
Einbau:
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders auf einen dichten Anschluss an der Zargenaußenseite zu achten.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVS 400/ 44 | 40 x 40 | 53,5 x 61,5 | 44 kg | L |
| BVS 400/ 55 | 50 x 50 | 63,5 x 71,5 | 52 kg | L |
| BVS 400/ 64 | 60 x 40 | 73,5 x 61,5 | 50 kg | L |
| BVS 400/ 66 | 60 x 60 | 73,5 x 81,5 | 62 kg | L |
| BVS 400/ 86 | 80 x 60 | 93,5 x 81,5 | 88 kg | B |
| BVS 400/ 88 | 80 x 80 | 93,5 x 101,5 | 103 kg | L |
| BVS 400/106 | 100 x 60 | 113,5 x 81,5 | 119 kg | B |
| BVS 400/108 | 100 x 80 | 113,5 x 101,5 | 147 kg | B |
| BVS 400/110 | 100 x 100 | 113,5 x 121,5 | 175 kg | L |
Wannentiefe ca. 5,0 cm
Einbauhöhen: bis BVS 400/ 88 ca. 18 cm
BVS 400/110 ca. 22 cm
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnung
- 1 / Zarge
- 2 / Wanne
- 3 / Dichtung
- 4 / Bewehrung
- 5 / Innensechskantschraube
- 6 / Abdeckkappe
- 7 / Anker
- 8 / Verstärkung Zarge (Zusatzrahmen)
- 9 / Verstärkung Wanne
Ausschreibungstext
HAGODECK Type BVS 400
(Stahl verzinkt) Befüllbare Schachtabdeckung mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK BVS 400, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Stahl feuerverzinkt, geruchs- und wasserdicht, 400 kN (EN124), unauffällige Eckbleche (max. Sichtfläche 35 x 35 mm). Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels www.hago.at
