BVHS 250/BVHS 400 Stahl verzinkt BVEHS 250/BVEHS 400 Edelstahl Für Staplerbetrieb oder Pflastersteinbefüllung geruchs- und wasserdicht
Belastung:
250 kN oder 400 kN Prüfkraft (EN 124) bei mind. 5 cm Betonstärke.
Material:
Zarge und Wanne aus Stahlblech, feuerverzinkt
Eigenschaften:

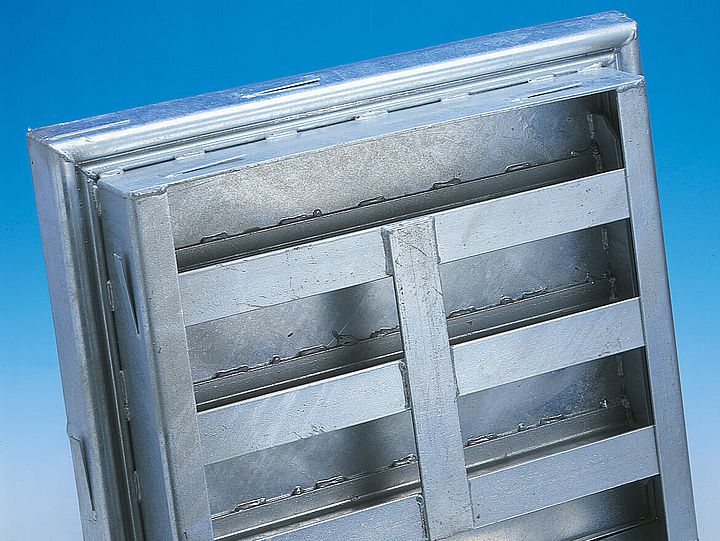

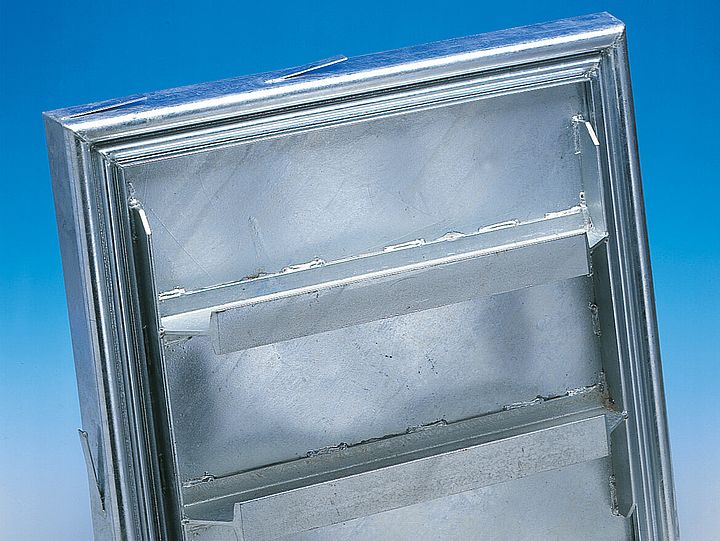

Geruchs- und wasserdichte Schachtabdeckung in schwerer Ausführung mit 10 cm tiefer Wanne. Wannenunterseite mit Stahlträgern verstärkt. Bei Type BVHS 400 Zarge mit Zusatzrahmen verstärkt. Gut chemikalienbeständige Spezialdichtung. Stabile Rippentorstahlarmierung.
Öffnen mit dem Lift off System:
Jeder HAGODECK Type BVHS liegt eine GarniturAushebeschlüssel sowie eine genaue Einbauanleitungbei.
Die HAGO-Vorteilsidee: Festsitzende Wannenwerden mit dem goldenenAushebeschlüssel durch einfaches Eindrehenhochgeliftet.
Anwendungsempfehlung:
Als befahrbare Abdeckung in Hallen und im Gebäude- vorplatzbereich, speziell bei Staplerbetrieb. Auch für untergeordnete Verkehrsflächen (Fußgängerzonen). Speziell dort, wo die Abdeckung mit Waschbetonplatten, Ziegeln, Pflastersteinen usw. ausgelegt werden soll.
Einbau:
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders auf einen wasserdichten Anschluss an der Zargenaußenseite zu achten.
Auf Anfrage auch in Edelstahl lieferbar.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVHS 250/ 44 | 40 x 40 | 55,2 x 55,2 | 25 kg | B |
| BVHS 250/ 55 | 50 x 50 | 65,2 x 65,2 | 30 kg | B |
| BVHS 250/ 64 | 60 x 40 | 75,2 x 55,2 | 31 kg | B |
| BVHS 250/ 66 | 60 x 60 | 75,2 x 75,2 | 36 kg | L |
| BVHS 250/ 88 | 80 x 80 | 95,2 x 95,2 | 61 kg | L |
| BVHS 250/106 | 100 x 60 | 115,2 x 75,2 | 73 kg | B |
| BVHS 250/110 | 100 x 100 | 115,2 x115,2 | 85 kg | B |
Wannentiefe ca. 10,2 cm, Einbauhöhe ca. 12,5 cm
Stahlträger ragen ca. 10 cm in den Schacht
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVHS 400/ 44 | 40 x 40 | 63,2 x 55,2 | 47 kg | B |
| BVHS 400/ 55 | 50 x 50 | 73,2 x 65,2 | 56 kg | B |
| BVHS 400/ 64 | 60 x 40 | 83,2 x 55,2 | 57 kg | B |
| BVHS 400/ 66 | 60 x 60 | 83,2 x 75,2 | 69 kg | L |
| BVHS 400/ 88 | 80 x 80 | 103,2 x 95,2 | 90 kg | L |
| BVHS 400/106 | 100 x 60 | 123,2 x 75,2 | 124 kg | B |
| BVHS 400/110 | 100 x100 | 123,2 x115,2 | 179 kg | B |
Wannentiefe ca. 10,2 cm
Einbauhöhen: bis BVHS 400/ 88 ca. 23 cm
BVHS 400/110 ca. 27 cm
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnungen
- 1 / Zarge
- 2 / Wanne
- 3 / Dichtung
- 4 / Bewehrung
- 5 / Innensechskant
- 6 / schraube
- 7 / Abdeckkappe
- 8 / Verstärkungsrahmen (nur bei BVHS 400)
- 9 / Verstärkung Wanne
Ausschreibungstexte
HAGODECK Type BVHS 250 (Stahl verzinkt) Befüllbare Schachtabdeckung mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK BVHS 250, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Mit 10 cm tiefer Wanne, Stahl feuerverzinkt, geruchs- und wasserdicht, 250 kN (EN 124), mit Eckblechen Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels www.hago.at
HAGODECK Type BVHS 400 (Stahl verzinkt) Befüllbare Schachtabdeckung mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK BVHS 400, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Mit 10 cm tiefer Wanne, Stahl feuerverzinkt, geruchs- und wasserdicht, 400 kN (EN 124), mit Eckblechen Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels www.hago.at
