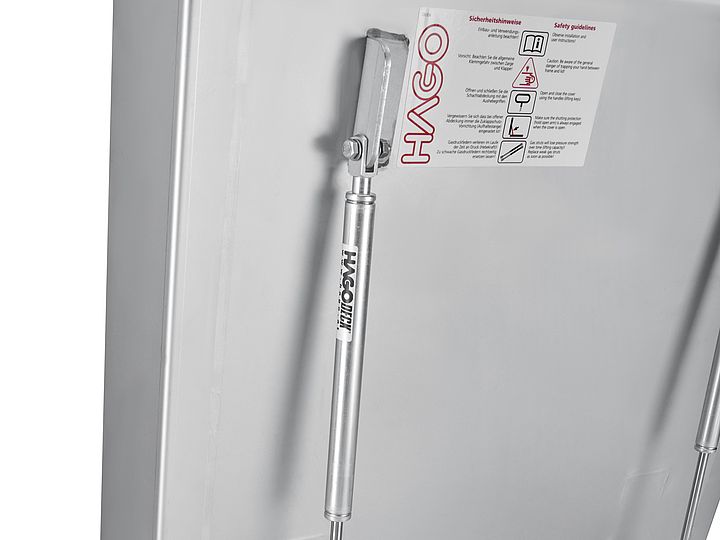

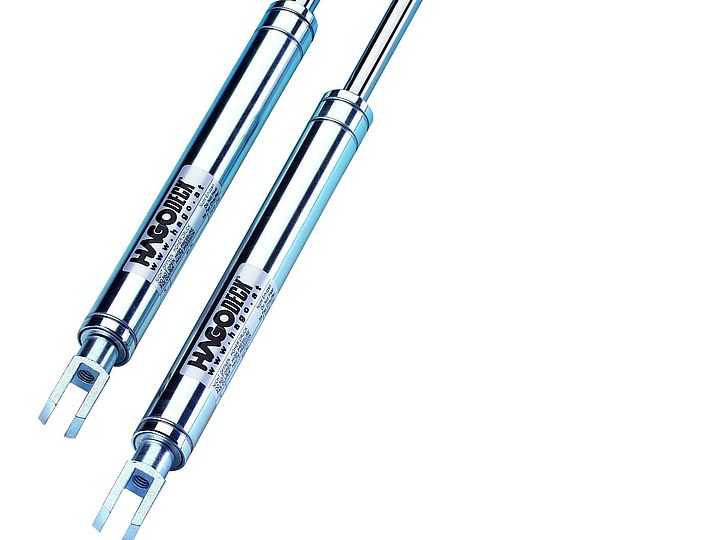

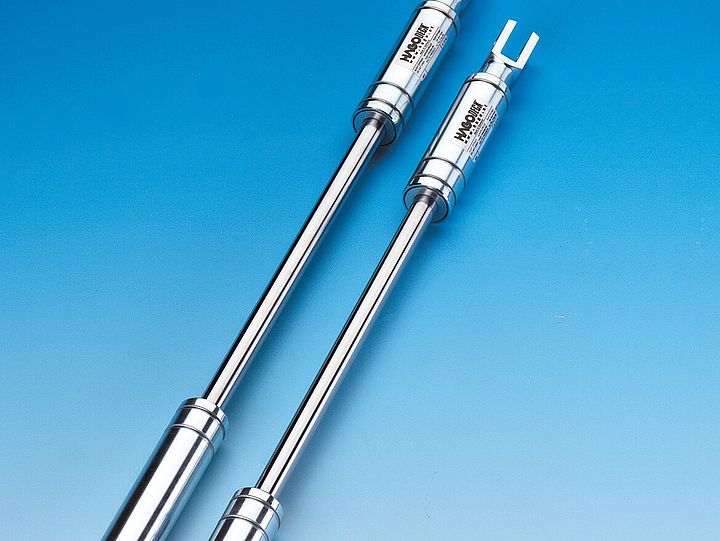

HAGO stattet die BVH-GD maxi mit patentierten, sehr hochwertigen Doppelkolben-Gasdruckfedern aus. (Kolben 1: große Hubkraft, Kolben 2: geringe Hubkraft). Die Kraftentfaltung dieser Doppelkolben-Gasdruckfeder entspricht einer geknickten Kennlinie. Diese liegt näher am tatsächlichen Kraftverlauf der Wanne. Der Kraftaufwand beim Öffnen und Schließen wird verringert. Der Komfortgewinn ist besonders bei schweren Wannen von Nutzen.
BVH-GD maxi Stahl feuerverzinkt BVEH-GD maxi Edelstahl mit hoher Wanne für Pflastersteinbefüllung - mit Öffnungshilfe - Geruchsdicht und weitgehend wasserdicht.
Belastung:
125 kN Prüfkraft (EN 124), bei mind. 5 cm Betonstärke der Güte C35/45(EN 206).
Material:
Zarge und Wanne aus 2 mm Kaltabkantstahl. Im Vollbad feuerverzinkt. Hoch belastbare Scharniere. Hochwertige Doppelkolben- Gasdruckfedern.
Eigenschaften:

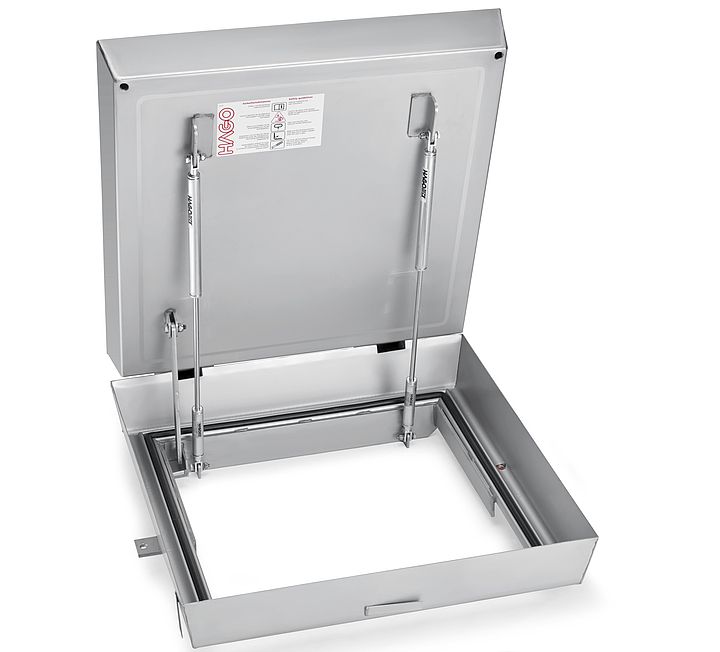

Komfortschachtabdeckung. Ausführung mit 10 cm tiefer Wanne. Mit umlaufender EPDM-Dichtung geruchsdicht und weitgehend wasserdicht (völlige Wasserdichtheit nicht garantiert). Öffnungswerkzeuge inklusive. Das Öffnen wird durch die patentierten Doppelkolben- Gasdruckfedern so unterstützt, dass die Abdeckung von einer Person geöffnet und geschlossen werden kann. Mit Fallschutzvorrichtung.
Anwendungsempfehlung:
Für Schächte, die ohne besondere Kraftanstrengung geöffnet werden sollen. Speziell dort, wo die Schachtabdeckung mit Betonplatten, Ziegeln, Pflastersteine usw. ausgelegt wird.
Einbau:

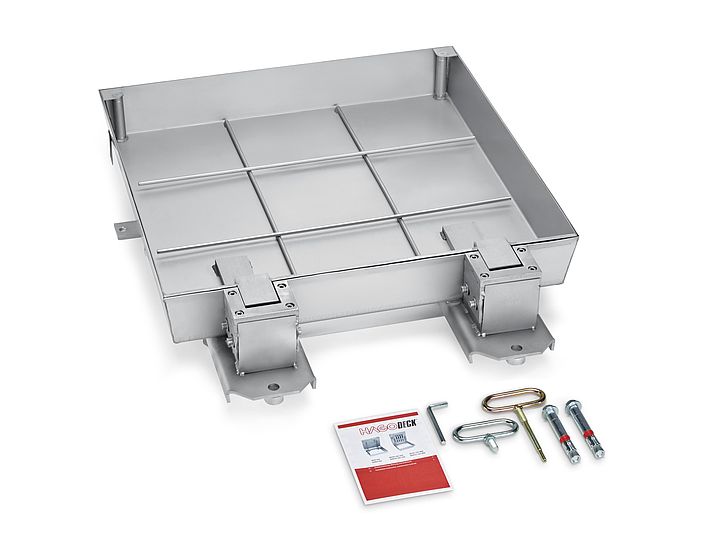

Bitte die mitgelieferte Einbauanleitung unbedingt vor dem Einbau genau lesen und unsere Angaben beachten. Auf einen dichten Anschluss an der Zargenaußenseite achten. Wichtiger Hinweis: Aus Transportgründen sind die Gasdruckfedern nicht montiert. Diese sind nach dem Versetzen der verschraubten Abdeckung und dem Befüllen der Wanne (Beton muss ausgehärtet sein) im geöffneten Zustand nach unserer Montageanleitung zu montieren.
Auf Anfrage auch in Edelstahl lieferbar.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVH-GDmaxi 66 | 60 x 60 | 75 x 75 | 52 kg | L |
| BVH-GDmaxi 86 | 80 x 60 | 95 x 75 | 60 kg | B |
| BVH-GDmaxi 88 | 80 x 80 | 95 x 95 | 64 kg | L |
| BVH-GDmaxi106 | 100 x 60 | 115 x 75 | 65 kg | B |
Wannentiefe ca. 10,2 cm
Einbauhöhe ca. 12,5 cm
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnung
- 1 / Zarge
- 2 / Wanne
- 3 / Dichtung
- 4 / Bewehrung
- 5 / Innensechskantschraube
- 6 / Abdeckkappe
- 7 / Scharnier
- 8 / Ankerflansch
- 9 / Gasdruckfeder
- 10 / Bewehrung
Ausschreibungstext
HAGODECK Type BVH-GD maxi (Stahl verzinkt)
Befüllbare Schachtabdeckung mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK BVH-GD maxi, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Mit 10 cm tiefer Wanne, mit Scharnieren und Gasdruckfedern als Öffnungshilfe, Stahl feuerverzinkt, weitgehend geruchs- und wasserdicht, 125 kN (EN 124), mit Eckblechen Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels www.hago.at
