BVA thermo Aluminium geruchs- und wasserdicht, mit Wärmedämmung
BELASTUNG:
125 kN Prüfkraft EN 124.
MATERIAL:
Zarge und Wanne aus Aluminium Strangpressprofilen. Edelstahl-Schrauben. Dämmende Ausführung, bestehend aus: Z-Winkel, chemikalienbeständige Spezialdichtung, Wärmedämmplatte aus Polyurethan-Hartschaum mit beidseitiger Alubeschichtung. Wärmedurchlasswiderstand = 3,6 m2 K/W,
Wärmedurchgangskoeffizient 0,276 W/m2 K
EIGENSCHAFTEN:

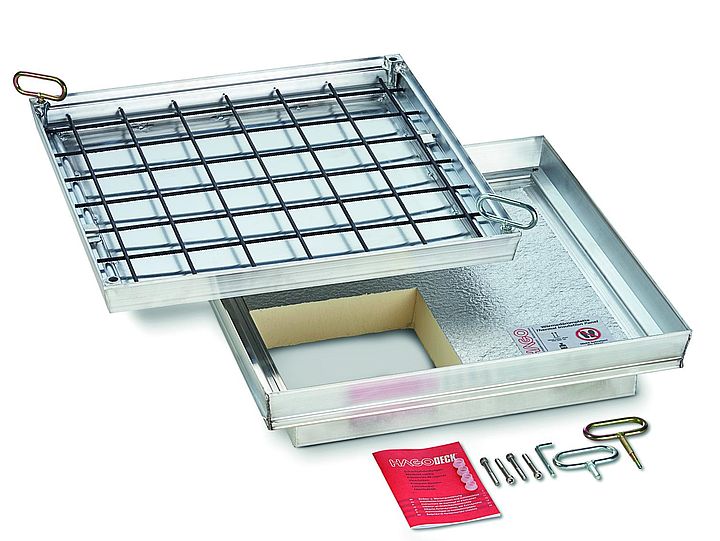

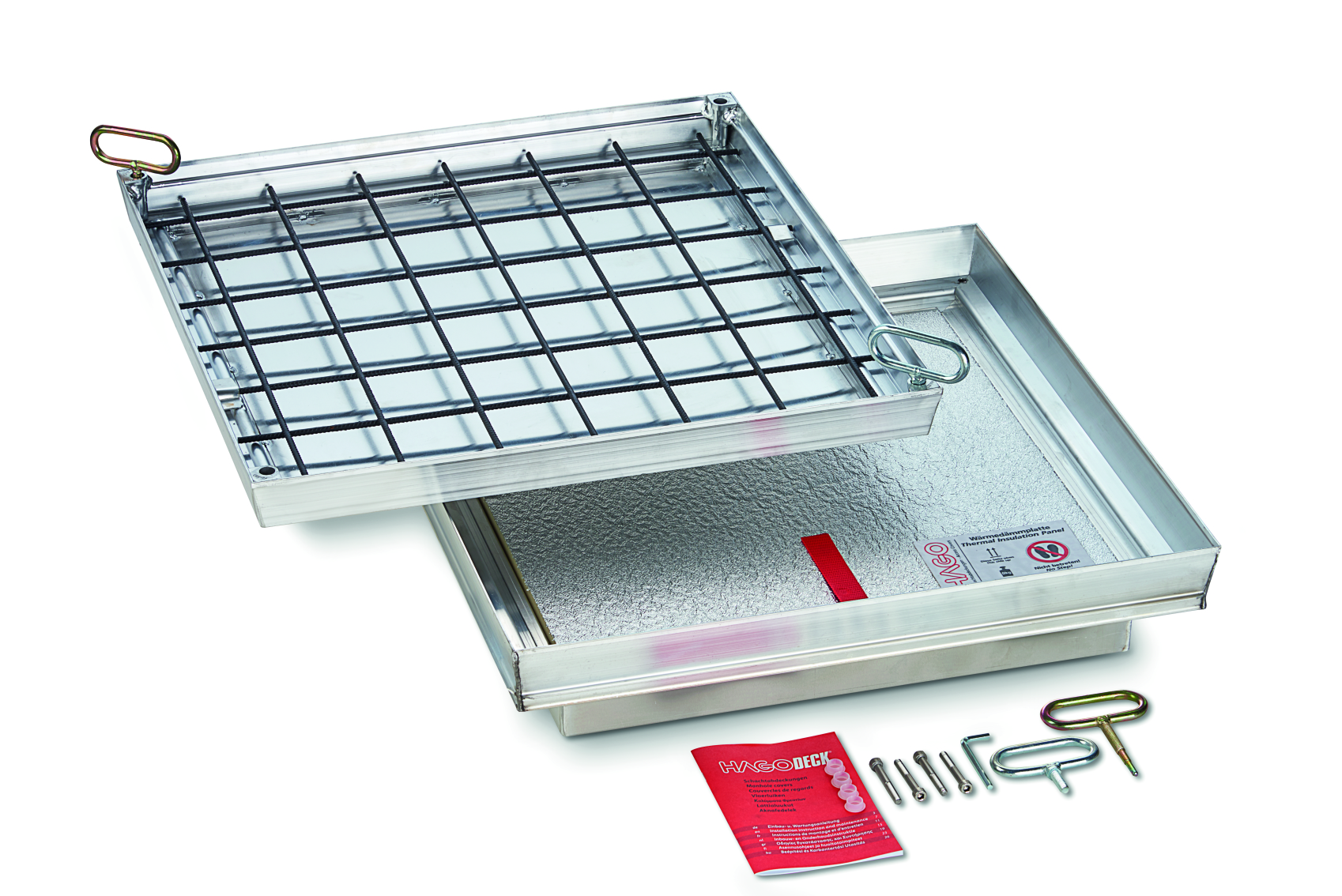

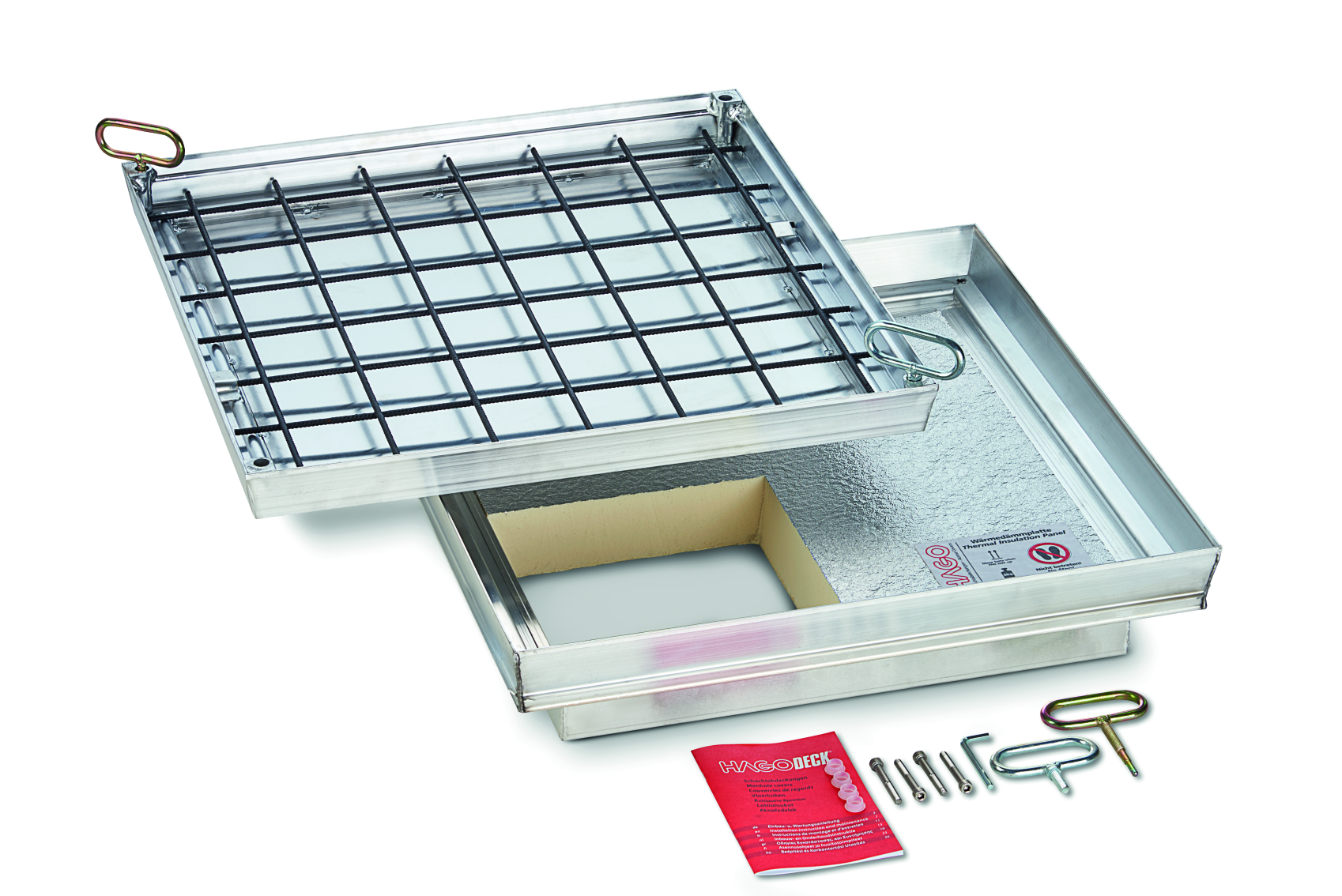

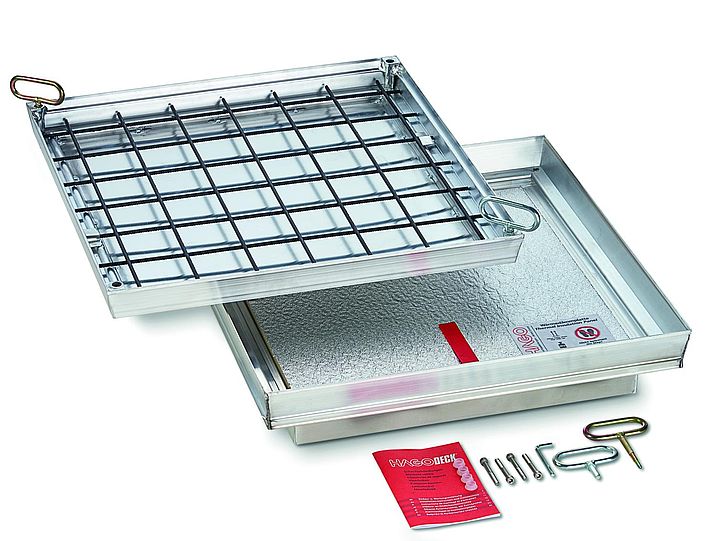

Geruchs- und wasserdichte Schachtabdeckung mit eingelegter Wärmedämm- platte in sehr hoher Verarbeitungsqualität. Sehr schöne Oberfläche, insbesondere der sichtbaren Kanten. Besonders dort geeignet, wo eine elegante Optik entscheidend ist. Sehr öffnungsfreundliche Konstruktion. Stabile Eckverbinder garantieren eine sehr große Steifigkeit und erleichtern das Verlegen von Fliesen und keramischen Belägen. Gut chemikalien- beständige Spezialdichtung. Die Wanne ist mit einer eingespannten Rippentorstahlarmierung bewehrt.
ÖFFNEN MIT DEM LIFT OFF SYSTEM:
Jeder HAGODECK Type BVA thermo alu liegt eine Garnitur Aushebeschlüssel sowie eine genaue Einbauanleitung bei.

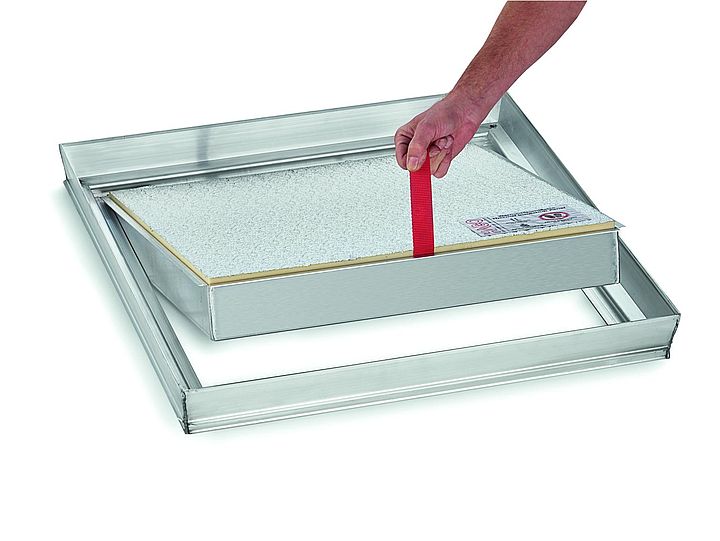

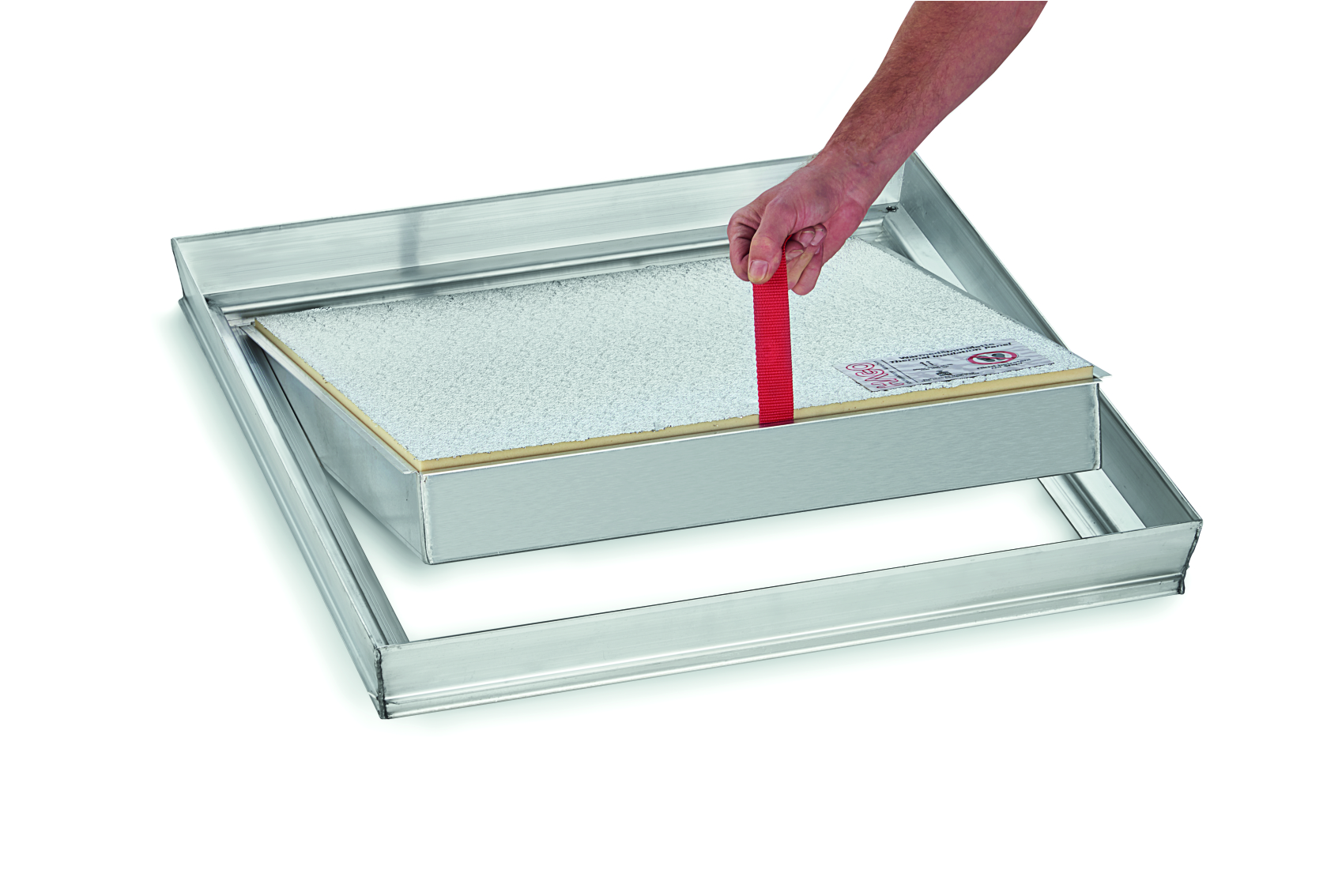

Die HAGO-Vorteilsidee: Festsitzende Wannen werden mit dem goldenen Aushebeschlüssel durch einfaches Eindrehen hochgeliftet.
ANWENDUNGSEMPFEHLUNG:
Für Schächte die optisch gut wirken sollen und wo eine Wärme- dämmung gewünscht wird. Weiters überall dort, wo Bodenbeläge noch geschliffen werden bzw. wo auf Korrosionsbeständigkeit besonders geachtet werden muss.
EINBAU:
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders auf einen dichten Anschluss an der Zargenaußenseite sowie auf eine Befüllung der Wanne mit wasserdichtem Beton zu achten.
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/O* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVA thermo 22 | 20 x 20 | 32 x 32 | 3 kg | O |
| BVA thermo 33 | 30 x 30 | 42 x 42 | 5 kg | O |
| BVA thermo 44 | 40 x 40 | 52 x 52 | 8 kg | O |
| BVA thermo 45 | 45 x 45 | 57 x 57 | 9 kg | S |
| BVA thermo 55 | 50 x 50 | 62 x 62 | 10 kg | S |
| BVA thermo 64 | 60 x 40 | 72 x 52 | 10 kg | S |
| BVA thermo 66 | 60 x 60 | 72 x 72 | 12 kg | S |
| BVA thermo 635 | 63,5 x 63,5 | 75,5 x 75,5 | 12 kg | O |
| BVA thermo 77 | 70 x 70 | 82 x 82 | 14 kg | O |
| BVA thermo 86 | 80 x 60 | 92 x 72 | 14 kg | S |
| BVA thermo 88 | 80 x 80 | 92 x 92 | 17 kg | S |
| BVA thermo 106 | 100 x 60 | 112 x 72 | 17 kg | S |
| BVA thermo 108 | 100 x 80 | 112 x 92 | 21 kg | S |
| BVA thermo 110 | 100 x 100 | 112 x 112 | 26 kg | S |
Wannentiefe ca. 6.6 cm
Einbauhöhe ca. 7.6 cm
Dämmplatte ragt ca. 7,9 cm in den Schacht
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnung
- 1 / Zarge
- 2 / Wanne
- 3 / Dichtung
- 4 / Bewehrung
- 5 / Innensechskantschr. (Edelstahl)
- 6 / Gussteil (Alu)
- 7 / Abdeckkappe (Kunststoff)
- 8 / Bodenblech
- 9 / Spritzteil (Kunststoff)
- 10 / Vierkantmutter (Edelstahl)
- 11 / Isolierplatte in Z-Winkel
- 12 / Griffschlaufe für Isolierplatte
- 13 / Alu Z-Winkel
Ausschreibungstext
HAGODECK Type BVA thermo (Aluminium)
Befüllbare Schachtabdeckung mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK BVA thermo , Lichte Weite ....... x ....... cm für wählbare Oberfläche. Aluminium, wärmedämmende Ausführung mit Isolierplatte, Wärmedurchlasswiderstand mind. 3,6 m² K/W, geruchs- und wasserdicht, 125 kN (EN 124), unauffällige Eckbleche (max. Sichtfläche 30 x 30 mm). Edelstahl-Schrauben. Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels
