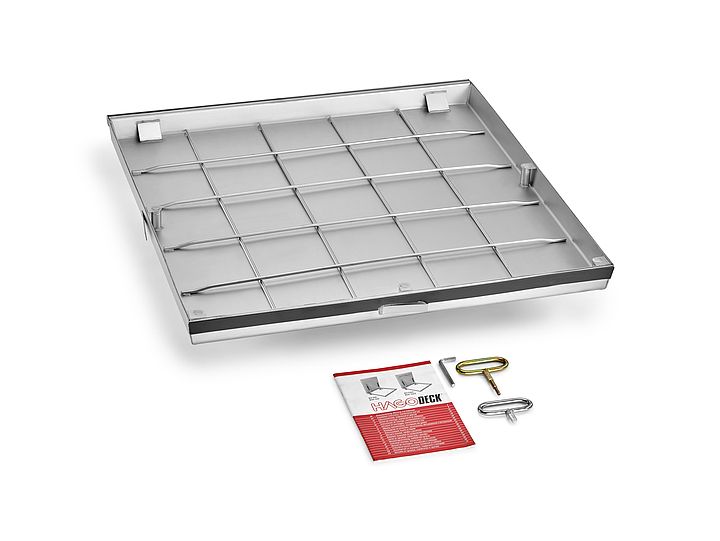

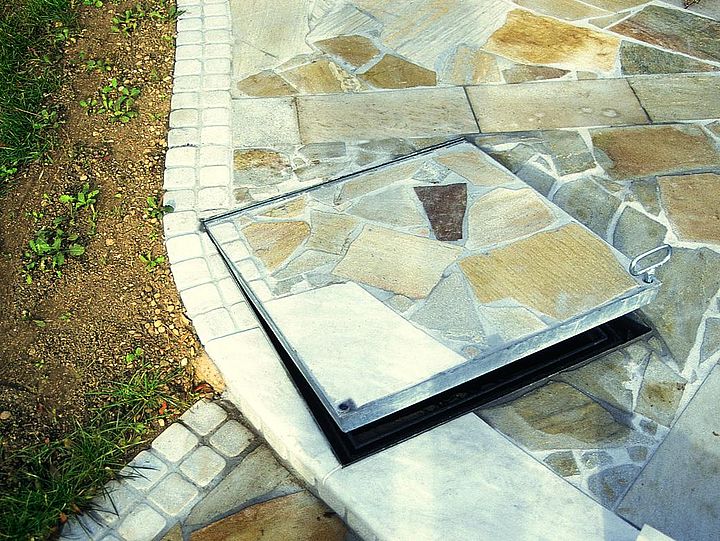

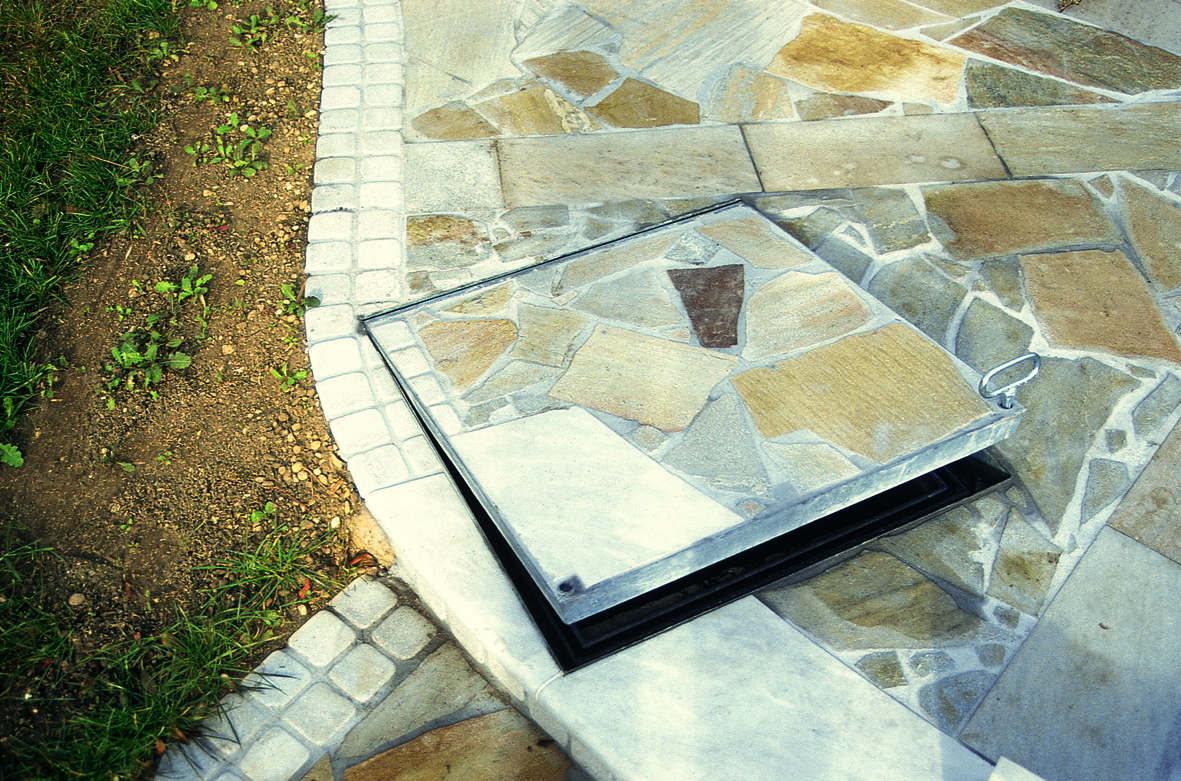

BV-GD Stahl feuerverzinkt / BVE-GD Edelstahl mit Öffnungshilfe - geruchsdicht - nicht völlig wasserdicht
Belastung:
125 kN Prüfkraft EN 124.
Material:

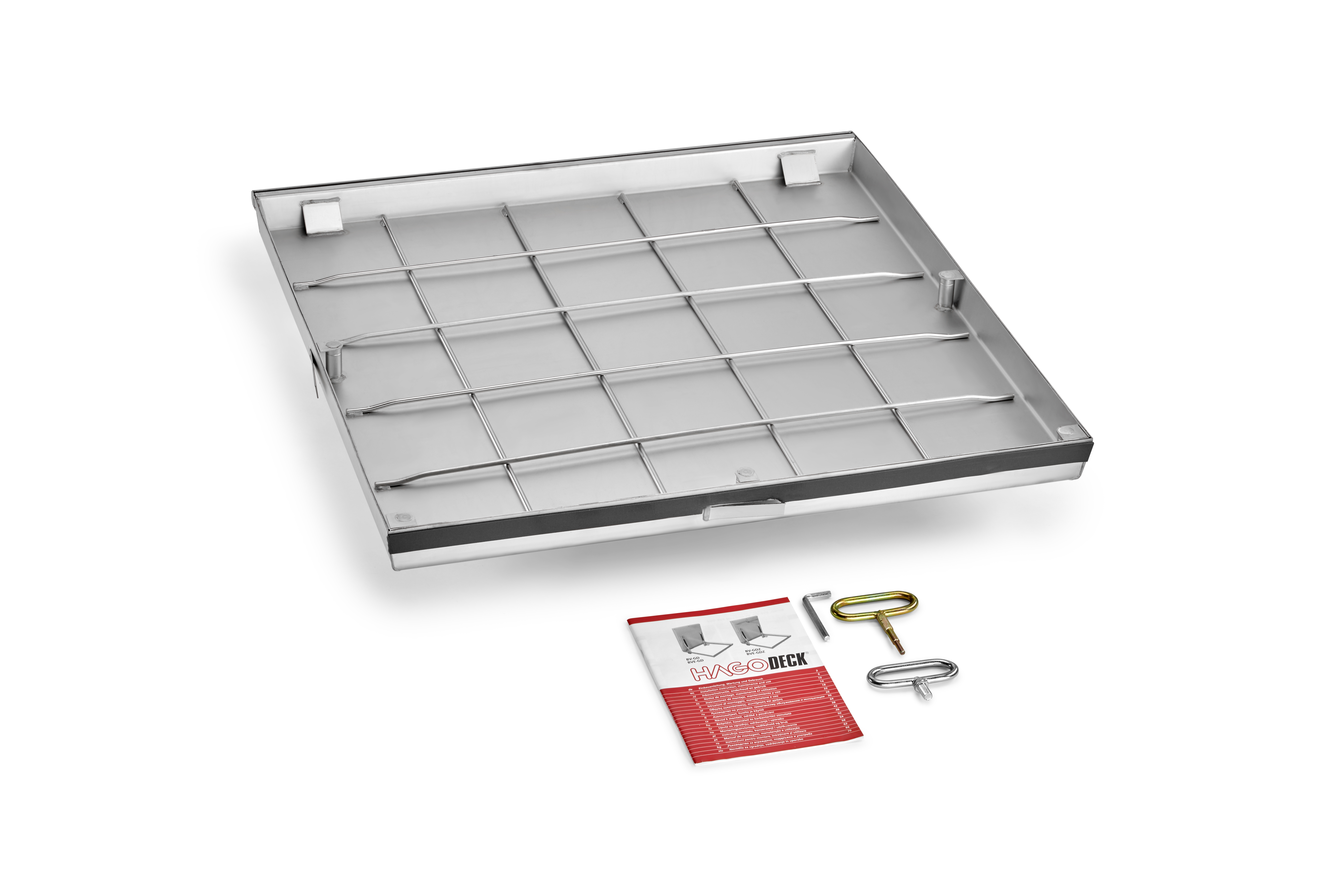

Zarge und Wanne aus 2 mm Kaltabkantstahl, feuerverzinkt. Oder aus Edelstahl, Werkstoff Nr. 1.4301, gebeizt. Scharnierbolzen aus Edelstahl. Hochwertige Gasdruckfeder(n).
Eigenschaften:

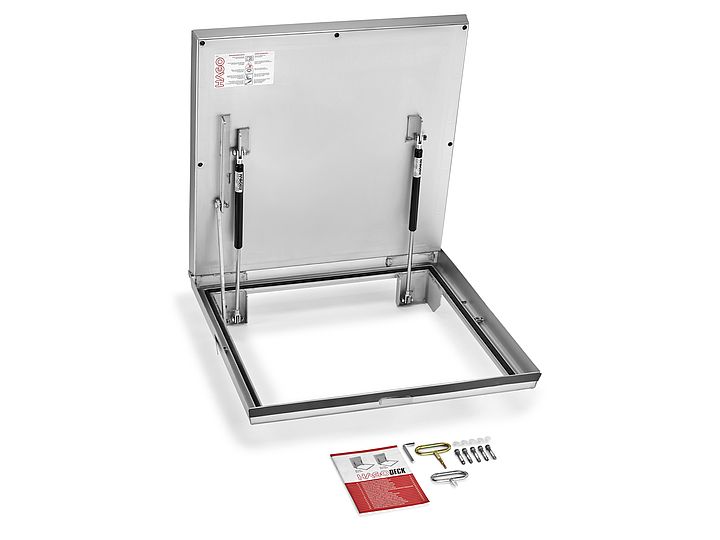

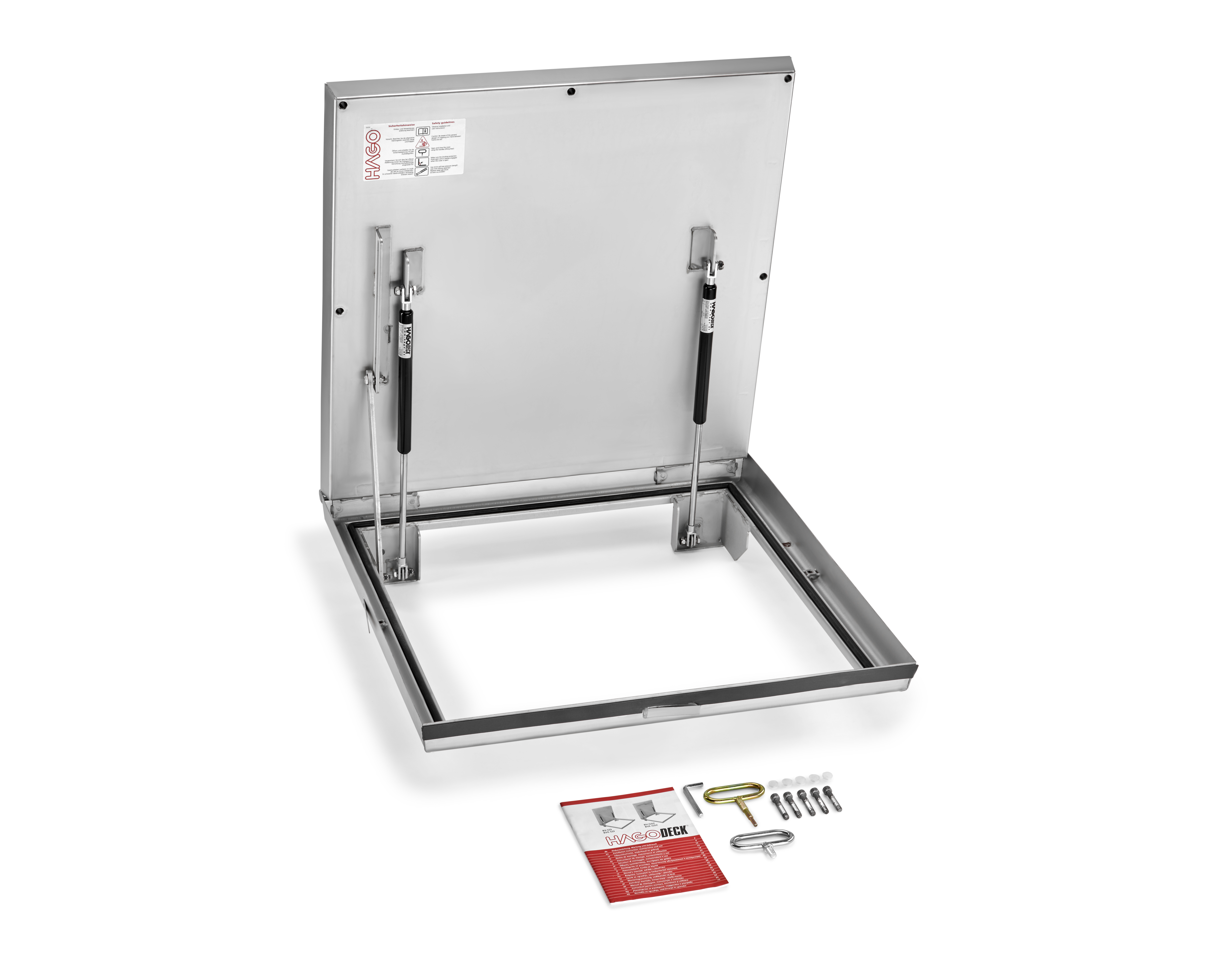

Komfortschachtabdeckung. Geruchsdicht und weitgehend wasserdicht (völlige Wasserdichtheit nicht garantiert). Gut chemikalienbeständige Spezialdichtung. Öffnungswerkzeuge inklusive. Das Öffnen wird durch die Gasdruckfeder(n) so unterstützt, dass BV-GD/BVE-GD von einer Person geöffnet und geschlossen werden kann. Mit Fallschutzvorrichtung.
Anwendungsempfehlung:

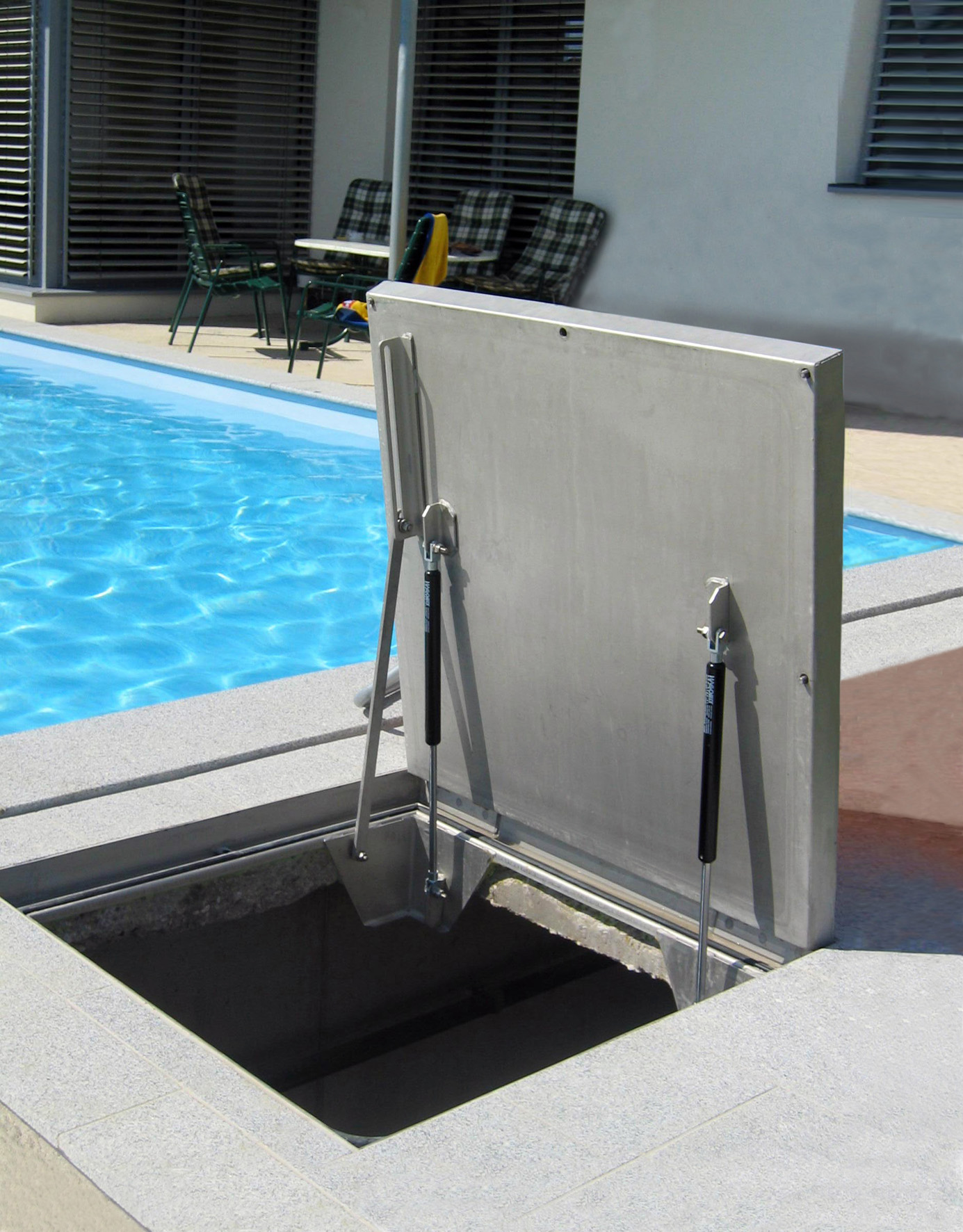

Für Schächte, die häufig und ohne besondere Kraftanstrengung geöffnet werden sollen. Speziell für Inspektions- und Revisionsschächte. Ideal für Schwimmbadschächte (BVE-GD Edelstahl), da für die wöchentliche Wartung das Öffnen und Schließen des Schachtes ohne nennenswerte Kraftanstrengung durchgeführt werden kann. Bei Indoor-Schwimmbädern nur Material 1.4571 (V4A) verwenden!
HINWEIS FÜR SCHWIMMBADSCHÄCHTE:
Im Schwimmbadbereich keine Schachtabdeckung aus verzinktem Stahl verwenden!
Nur V2A-Edelstahl oder V4A-Edelstahl (bei Indoor-Schwimmbädern) verwenden.
Einbau:
Bitte die mitgelieferte Einbauanleitung unbedingt vor dem Einbau genau lesen und unsere Angaben beachten. Auf einen dichten Anschluss an der Zargenaußenseite achten.

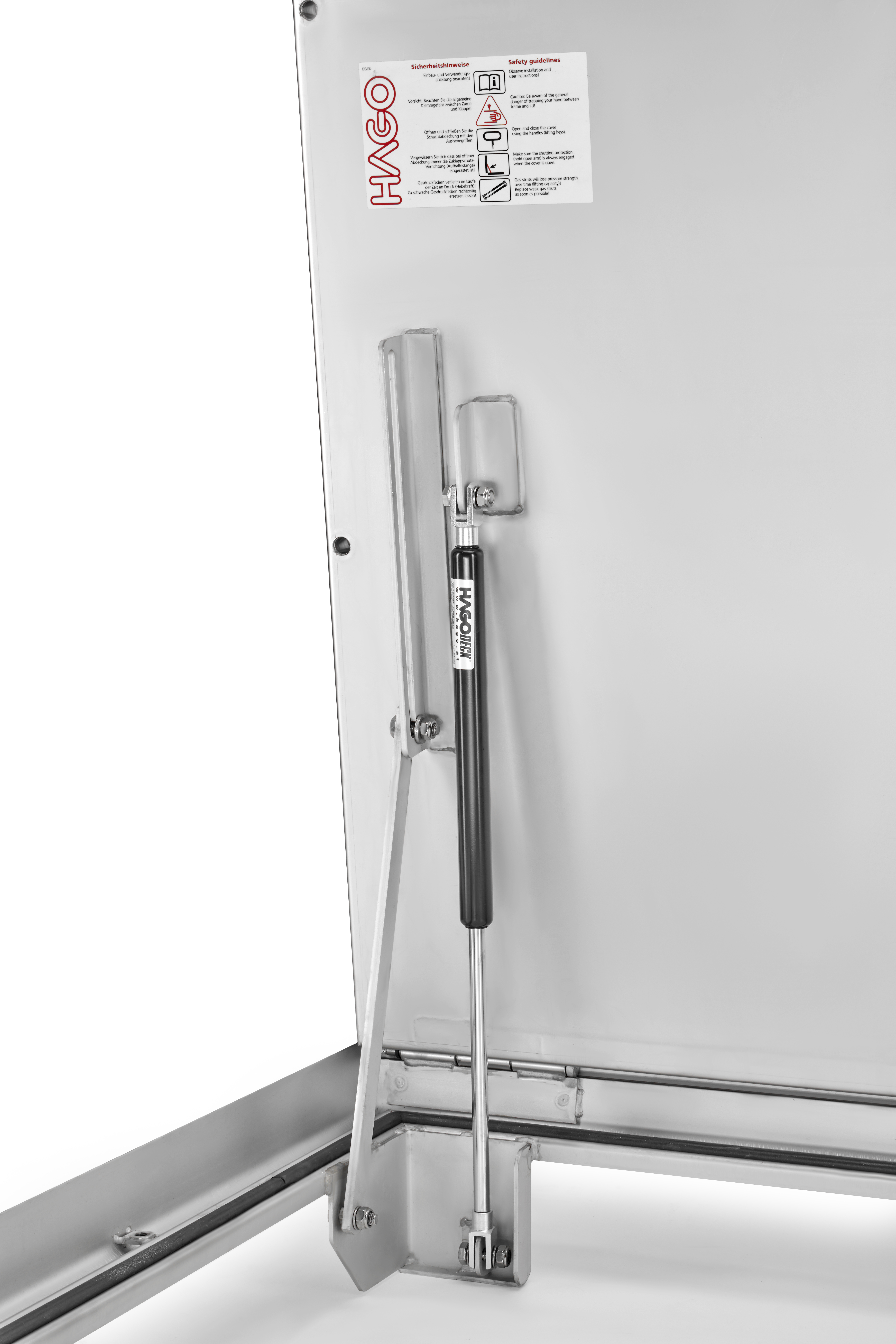

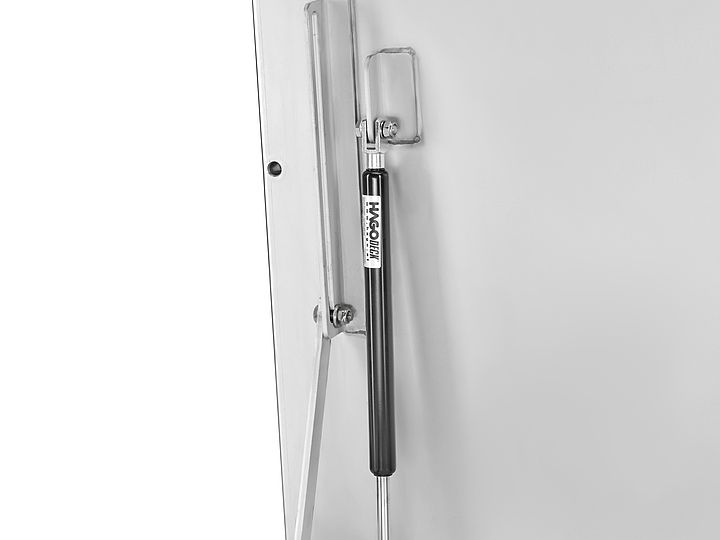

Wichtiger Hinweis: Aus Transportgründen sind die Gasdruckfeder(n) nicht montiert. Diese sind nach dem Versetzen der verschraubten Abdeckung und dem Befüllen der Wanne (Beton muss ausgehärtet sein) im geöffneten Zustand nach unserer Montageanleitung zu montieren.
Typenübersicht & Abmessungen
STAHL VERZINKT
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen ohne Anker (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| cxd | AxB | |||
| BV-GD 66 | 60 x 60 | 73,5 x 75,15 | 27 kg | L |
| BV-GD 86 | 80 x 60 | 93,5 x 75,15 | 33 kg | L |
| BV-GD 88 | 80 x 80 | 93,5 x 95,15 | 37 kg | L |
| BV-GD 106 | 100 x 60 | 113,5 x 75,15 | 38 kg | L |
| BV-GD 110 | 100 x 100 | 113,5 x115,15 | 50 kg | L |
Edelstahl 1.4301, gebeizt
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen ohne Anker (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVE-GD 66 | 60 x 60 | 73,5 x 75,15 | 28kg | L |
| BVE-GD 86 | 80 x 60 | 93,5 x 75,15 | 35kg | L |
| BVE-GD 88 | 80 x 80 | 93,5 x 95,15 | 41kg | L |
| BVE-GD 106 | 100 x 60 | 113,5 x 75,15 | 36kg | L |
| BVE-GD 110 | 100 x 100 | 113,5 x 115,15 | 48kg | L |
Wannentiefe ca. 5,0 cm
Einbauhöhe ca. 7,5 cm
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Anzahl der Gasdruckfedern
| Größe | Anzahl |
|---|---|
| 60x60 | 1 Stück |
| 80x60 | 2 Stück |
| 80x80 | 2 Stück |
| 100x60 | 2 Stück |
| 100x100 | 2 Stück |
Schnittzeichnung
- 1 / Zarge
- 2 / Wanne
- 3 / Dichtung
- 4 / Bewehrung
- 5 / Innensechskantschraube
- 6 / Abdeckkappe
- 7 / Anker
- 8 / Scharnier
- 9 / Gasdruckfeder
- 10 / Fallschutzvorrichtung
Ausschreibungstexte
HAGODECK Type BV-GD automatic (Stahl verzinkt)
Befüllbare Schachtabdeckung mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK BV-GD automatic, Lichte Weite ...... x ...... cm für wählbare Oberfläche. Mit bodenbündigem Scharnier und Gasdruckfeder(n) als Öffnungshilfe, Stahl feuerverzinkt, weitgehend geruchs- und wasserdicht, 125 kN (EN 124), unauffällige Eckbleche (max. Sichtfläche 35 x 35 mm). Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
HAGODECK Type BVE-GD (Edelstahl)
Befüllbare Schachtabdeckung mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK BVE-GD automatic, Lichte Weite ....... x ....... cm für wählbare Oberfläche. Mit bodenbündigem Scharnier und Gasdruckfeder(n) als Öffnungshilfe, Edelstahl Nr. 1.4301, weitgehend geruchs- und wasserdicht, 125 kN (EN 124), unauffällige Eckbleche (max. Sichtfläche 35 x 35 mm). Liefern und nach Vorschrift des Herstellers versetzen.
Hersteller: Fa. HAGO A-4600 Wels www.hago.at
