BV-GD-F90 Stahl, BVE-GD-F90 Edelstahl Feuerbeständig, mit Öffnungshilfe, geruchsdicht
Belastung:
125 kN Prüfkraft EN 124.
Material:

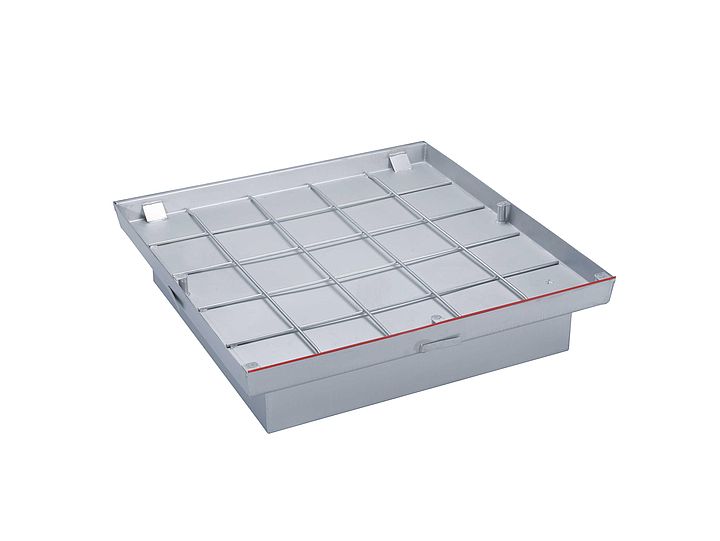

Zarge und Wanne aus 2 mm Kaltabkantstahl mit Präzisionswerkzeugen profiliert. Im Vollbad feuerverzinkt oder aus Edelstahl gebeizt. Hochwertige Gasdruckfedern. Brandschutzplatte, EPDM-Dichtung und brandbeständige Spezialdichtung.
Eigenschaften:

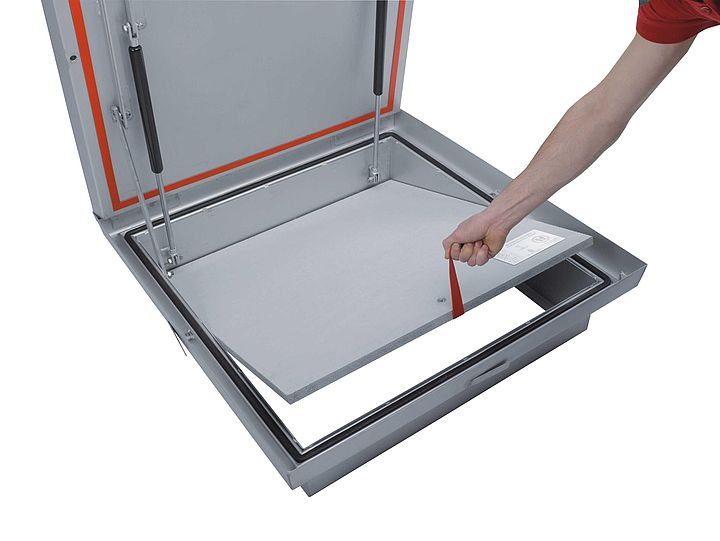

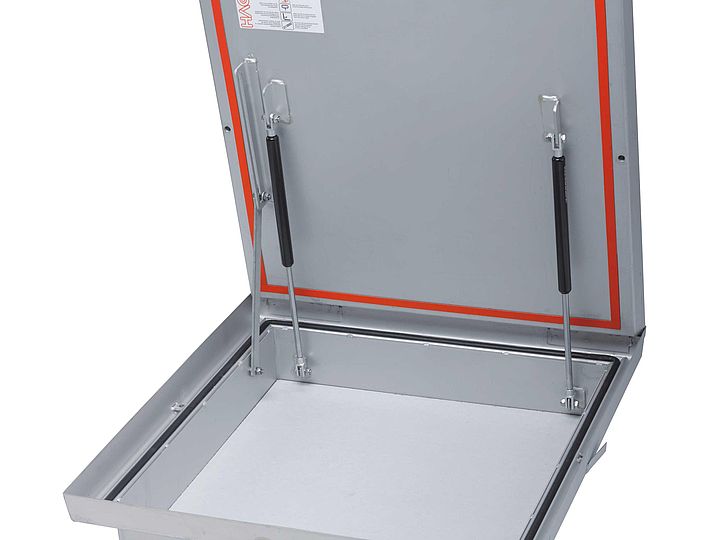

Komfortschachtabdeckung. Geruchsdicht. Öffnungswerkzeuge inklusive. Das Öffnen wird durch die Gasdruckfeder(n) so unterstützt, dass BV-GD-F90/BVE-GD-F90 von einer Person geöffnet und geschlossen werden kann. Mit Fallschutzvorrichtung.
Prüfzeugnis:
Das österr. Prüfzeugnis vom Institut für Brandschutztechnik und Sicherheitsforschung (IBS) bescheinigt, dass HAGODECK Type BV-GD-F90 Stahl oder BVE-GD-F90 Edelstahl einem Feuer 120 Minuten standhält und somit zur Sicherheit im Brandfall ganz wesentlich beiträgt.
Gemäß EN 13501-2 wird Type BV-GD-F90 Stahl und BVE-GD-F90 Edelstahl in die Feuerwiderstandsklasse REI 120 (a↔b) eingereiht.
Anwendungsempfehlung:
Für Schächte im Gebäudeinneren, die feuerbeständig sein sollen und die ohne besondere Kraftanstrengung geöffnet werden können.
Einbau:
Bitte die mitgelieferte Einbauanleitung unbedingt vor dem Einbau genau lesen und unsere Angaben beachten. Auf einen dichten Anschluss an der Zarge achten.
Wichtiger Hinweis:
Aus Transportgründen sind die Gasdruckfeder(n) nicht montiert. Diese sind nach dem Versetzen der verschraubten Abdeckung und dem Befüllen der Wanne (Beton muss ausgehärtet sein) im geöffneten Zustand nach unserer Montageanleitung zu montieren.
Typenübersicht & Abmessungen
Stahl
| Typ | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BV-GD-F90 66 | 60 x 60 | 73,5 x 75,15 | 34 kg | L |
| BV-GD-F90 86 | 80 x 60 | 93,5 x 75,15 | 42 kg | L |
| BV-GD-F90 88 | 80 x 80 | 93,5 x 95,15 | 50 kg | L |
| BV-GD-F90 106 | 100 x 60 | 113,5 x 75,15 | 49 kg | B |
| BV-GD-F90 110 | 100 x 100 | 113,5 x115,15 | 66 kg | L |
Edelstahl
| Typ | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BVE-GD-F90 66 | 60 x 60 | 73,5 x 75,15 | 34 kg | B |
| BVE-GD-F90 86 | 80 x 60 | 93,5 x 75,15 | 42 kg | B |
| BVE-GD-F90 88 | 80 x 80 | 93,5 x 95,15 | 50 kg | B |
| BVE-GD-F90 106 | 100 x 60 | 113,5 x 75,15 | 49 kg | B |
| BVE-GD-F90 110 | 100 x 100 | 113,5 x115,15 | 66 kg | B |
Wannentiefe ca. 5,0 cm
Einbauhöhe ca. 7,5 cm
Gesamthöhe = 21,7 cm
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnung
- 1 / Zarge
- 2 / Wanne
- 3 / Dichtung
- 4 / Bewehrung
- 5 / Innensechskantschraube
- 6 / Abdeckkappe
- 7 / Anker
- 8 / Scharnier
- 9 / Gasduckfeder
- 10 / Fallschutzvorrichtung
- 11 / Brandschutzplatte
- 12 / Rahmen für Brandschutzplatte
- 13 / Griffschlaufe für Brandschutzplatte
Ausschreibungstext
HAGODECK Type BV-GD-F90 (Stahl verzinkt)
Befüllbare Schachtabdeckung mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK BV-GD-F90 , Lichte Weite ...... x ...... cm für wählbare Oberfläche. In feuerbeständiger Ausführung nach EN 13502-2 klassifiziert: REI 120 (a↔b) mit Klassifizierungsbericht , mit bodenbündigem Scharnier und Gasdruckfeder(n ) als Öffnungshilfe, Stahl feuerverzinkt, geruchsdicht, 125 kN (EN 124), unauffällige Eckbleche (max. Sichtfläche 35 x 35 mm). Liefern und nach Vorschrift des Herstellers versetzen.
