BV-Flach Stahl feuerverzinkt BVE-Flach Edelstahl geruchs- und wasserdicht
Belastung:
begehbar
Material:
BV-Flach: Zarge und Wanne aus Stahlblech, feuerverzinkt.
BVE-Flach: Zarge und Wanne aus Edelstahl 1.4301 (V2A)
Eigenschaften:

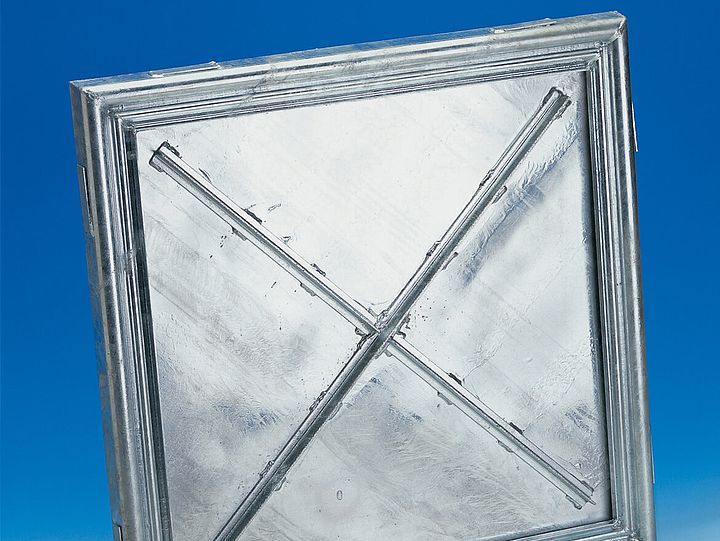

Geruchs- und wasserdicht. Schachtabdeckung mit nur 5 cm Einbauhöhe. Speziell für Einbausituationen,die keine größere Einbauhöhe zulassen. Durch die niedrigere Wanne ergibt sich in befülltem Zustand eine Gewichtsersparnis - die Kraftanstrengung beim Öffnen wird reduziert. Wannenunterseite verstärkt. Gut chemikalienbeständige Spezialdichtung. Durch konische Bauweise besonders öffnungsfreundlich. Stahlarmierung gewährleistet guten Verbund des Füllbetons zum Wannenboden.
Öffnen mit dem Lift off System:

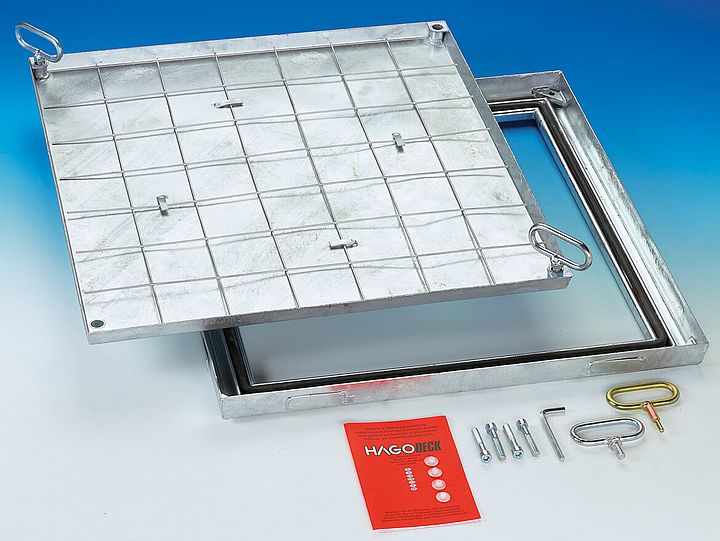

Jeder HAGODECK Type BV(E)-Flach liegt eine Garnitur Aushebeschlüssel sowie eine genaue Einbauanleitung bei.
Die HAGO-Vorteilsidee: Festsitzende Wannen werden mit dem goldenen Aushebeschlüssel durch einfaches Eindrehen hochgeliftet.
Anwendungsempfehlung:
Für begehbare Schächte im Gebäudeinneren und im Vorplatzbereich.
Einbau:
Der Einbau muss fachgerecht nach unserer Einbauanleitung erfolgen. Bei wasserdichten Typen ist auf der Baustelle besonders auf einen dichten Anschluss an der Zargenaußenseite zu achten.
Typenübersicht & Abmessungen
Stahl verzinkt
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| cxd | AxB | |||
| BV-Flach 22 | 20 x 20 | 33 x 33 | 5 kg | L |
| BV-Flach 33 | 30 x 30 | 43 x 43 | 8 kg | L |
| BV-Flach 44 | 40 x 40 | 53 x 53 | 12 kg | L |
| BV-Flach 55 | 50 x 50 | 63 x 63 | 15 kg | L |
| BV-Flach 64 | 60 x 40 | 73 x 53 | 15 kg | L |
| BV-Flach 66 | 60 x 60 | 73 x 73 | 19 kg | L |
| BV-Flach 86 | 80 x 60 | 93 x 73 | 24 kg | L |
| BV-Flach 88 | 80 x 80 | 93 x 93 | 28 kg | L |
| BV-Flach 106 | 100 x 60 | 113 x 73 | 27 kg | L |
Edelstahl 1.4301, gebeizt
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| cxd | AxB | |||
| BVE-Flach 22 | 20 x 20 | 33 x 33 | 5 kg | L |
| BVE-Flach 33 | 30 x 30 | 43 x 43 | 8 kg | L |
| BVE-Flach 44 | 40 x 40 | 53 x 53 | 12 kg | L |
| BVE-Flach 55 | 50 x 50 | 63 x 63 | 15 kg | L |
| BVE-Flach 64 | 60 x 40 | 73 x 53 | 15 kg | L |
| BVE-Flach 66 | 60 x 60 | 73 x 73 | 19 kg | L |
| BVE-Flach 86 | 80 x 60 | 93 x 73 | 24 kg | L |
| BVE-Flach 88 | 80 x 80 | 93 x 93 | 28 kg | L |
| BVE-Flach 106 | 100 x 60 | 113 x 73 | 27 kg | L |
Wannentiefe ca. 2,7 cm, Einbauhöhe ca. 5,0 cm
Sondergrößen möglich
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnung
- 1 / Zarge
- 2 / Wanne
- 3 / Dichtung
- 4 / Bewehrung
- 5 / Innensechskantschraube
- 6 / Abdeckkappe
- 7 / Anker
- 8 / Verstärkte Wanne
Ausschreibungstext
HAGODECK Type BV flach (Stahl verzinkt)
HAGODECK Type BVE flach (Edelstahl)
Befüllbare Schachtabdeckung mit Golden Key Lift Off-Aushebewerkzeug, Type HAGODECK BV flach/BVE flach Lichte Weite ....... x ....... cm für wählbare Oberfläche. In flacher Ausführung (max. Einbauhöhe 5 cm); BV Stahl: Stahl feuerverzinkt, BVE Edelstahl: Edelstahl Nr. 1.4301 gebeizt, geruchs- und wasserdicht, begehbar, unauffällige Eckbleche, (max. Sichtfläche30 x 30 mm). Liefern und nach Vorschrift des Herstellers versetzen. Hersteller: Fa. HAGO A-4600 Wels www.hago.at
