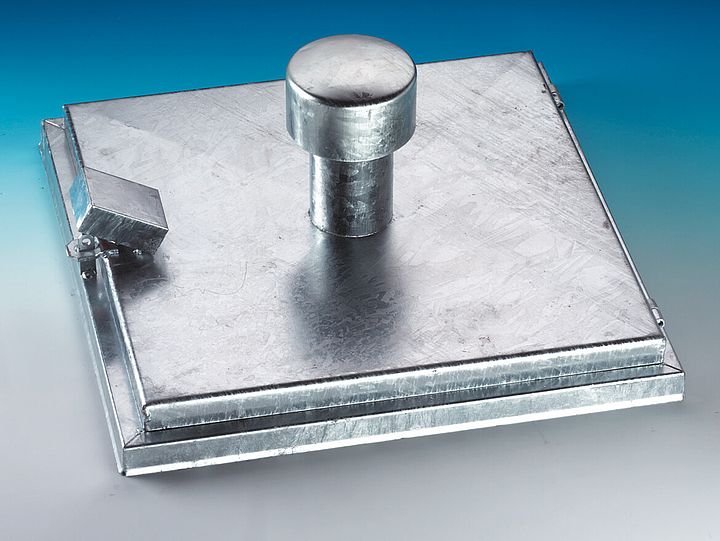

BR-D Stahl feuerverzinkt Brunnenabdeckung
Material:
Deckel und Zarge aus gekantetem Stahlblech.Im Vollbad feuerverzinkt. Mit Scharnier. Deckel ist im geöffneten Zustand aushängbar. Abgedeckte Absperrvorrichtung (Vorhangschloss gehört nicht zum Lieferumfang). Entlüftungsrohr (Ø 10 cm) mit Abdeckhut und Insektenschutzgitter. Abgedichtet mit Hohlkammerdichtung.
Anwendungsempfehlung:
Für Einzelbrunnen, Quellfassungen,Hochbehälter usw
Typenübersicht & Abmessungen
| Type | Lichtes Schachtmaß (ca. cm) | Äußere Abmessungen (ca. cm) | Gewicht unbefüllt ca. | L/B* |
|---|---|---|---|---|
| c x d | A x B | |||
| BR-D 55 | 49,5 x 49,5 | 56,5 x 56,5 | 15 kg | L |
| BR-D 66 | 59,5 x 59,5 | 66,5 x 66,5 | 18 kg | L |
| BR-D 88 | 79,5 x 79,5 | 86,5 x 86,5 | 21 kg | L |
Gesamthöhe einschl. Lüftungszylinder ca. 30 cm.
*L = Artikel wird auf Lager geführt
*B = Artikel wird auf Bestellung gefertigt
Schnittzeichnung
- 1 / Zarge
- 2 / Deckel
- 3 / Dichtung
- 4 / Entlüftungsrohr mit Abdeckung und Insektengitter
- 5 / Scharnier
- 6 / Absperrvorrichtung für Vorhangschloss mit Schutzkappe
